0724 - 섹션5 - Data Mover by BRAM (2)





tb의 위치에 대한 참고.



2^12 = 4096

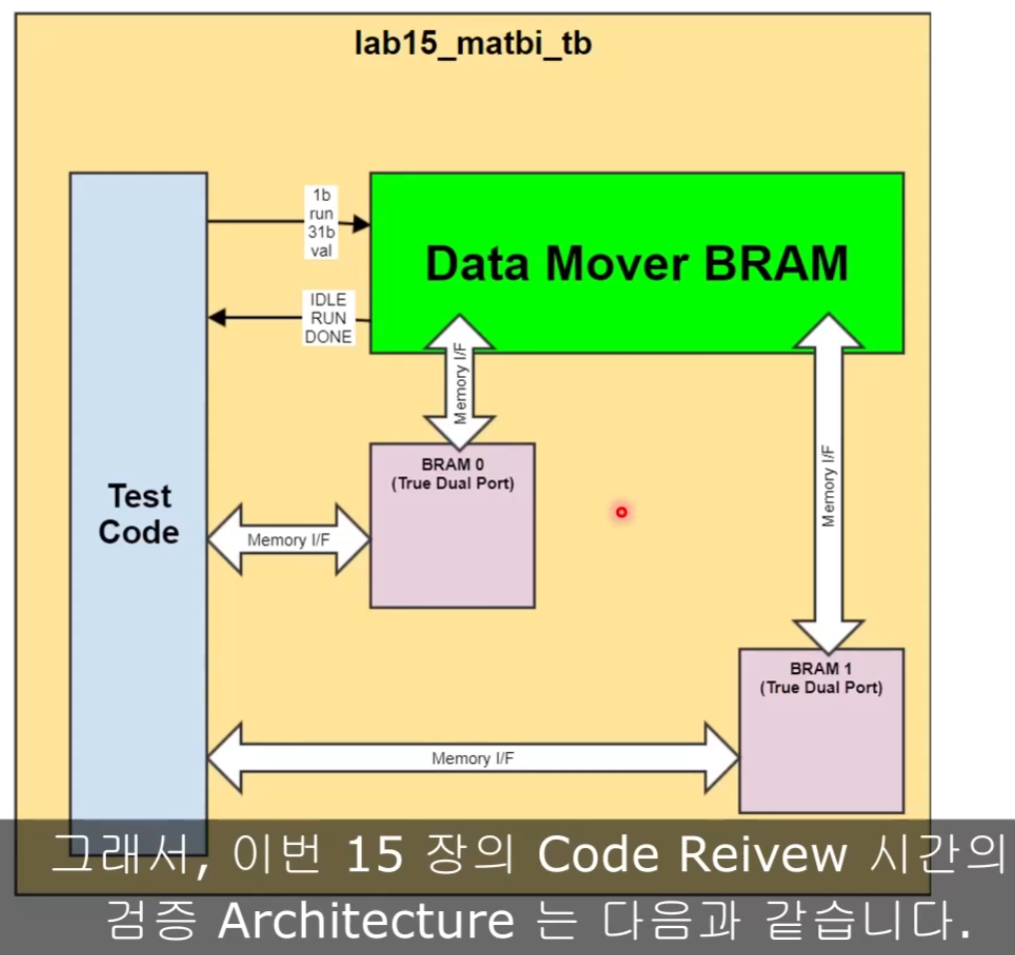

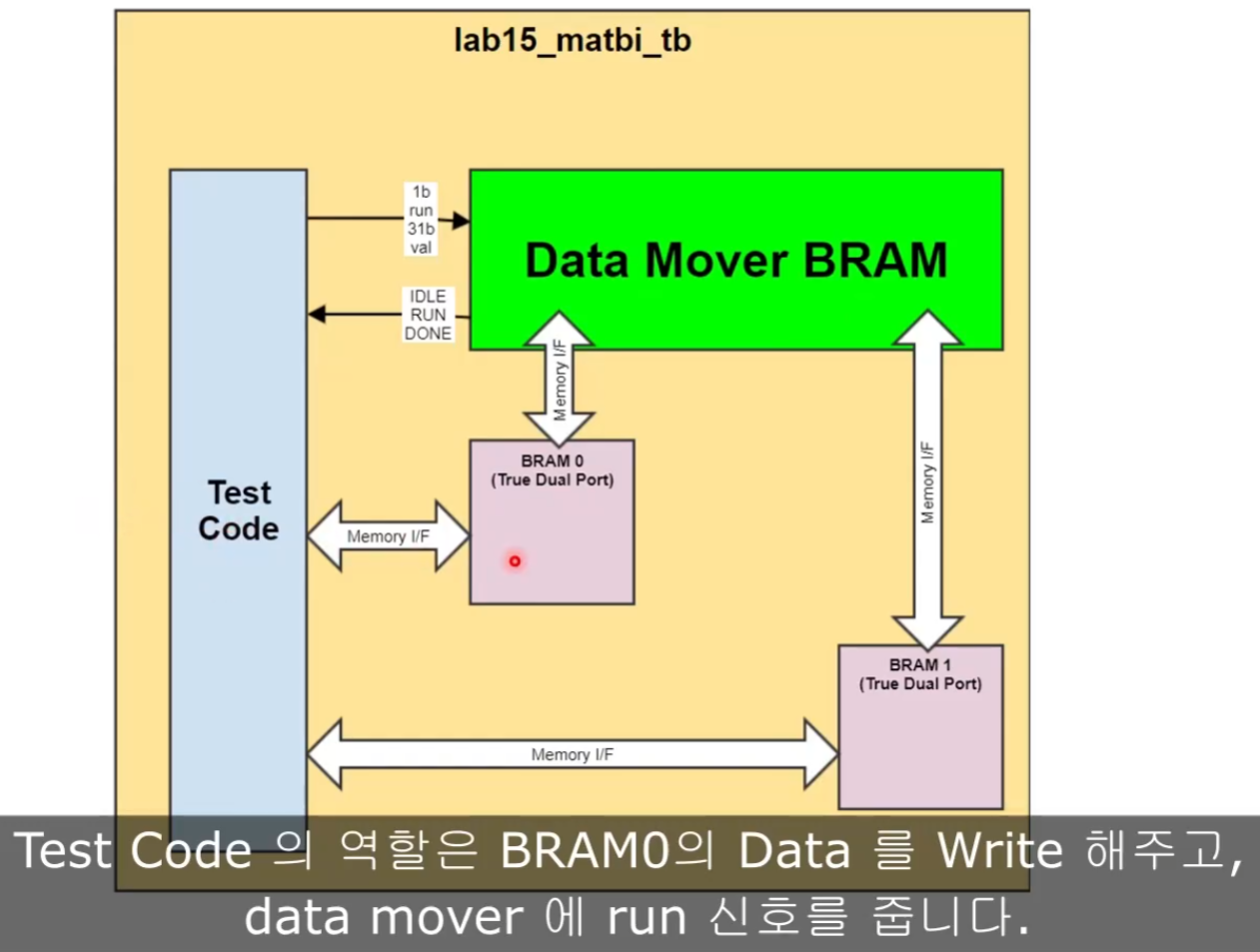

4개의 인터페이스

네이밍 addrX_bX



초기화를 시키는 두가지 방법 (단, 이것은 테스트 벤치이기 때문에 dump 시키는거지 RTL에서는 불가)



generate 구문에 대한 확인은 필요

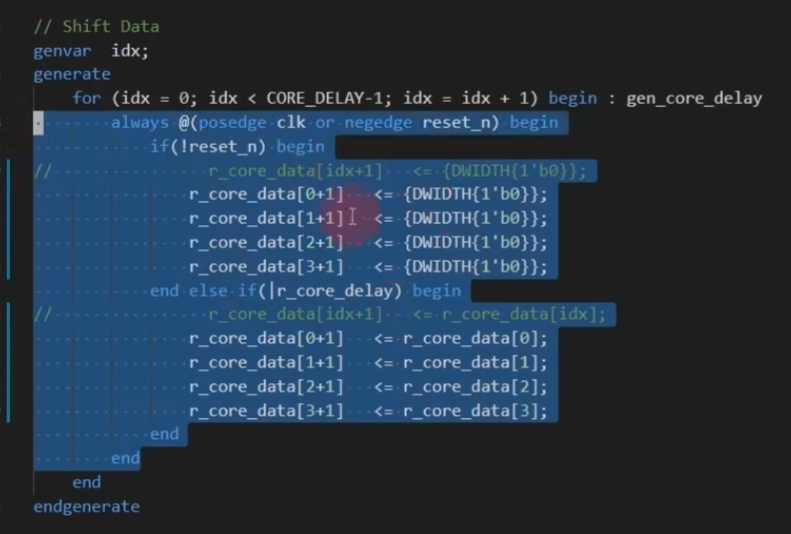

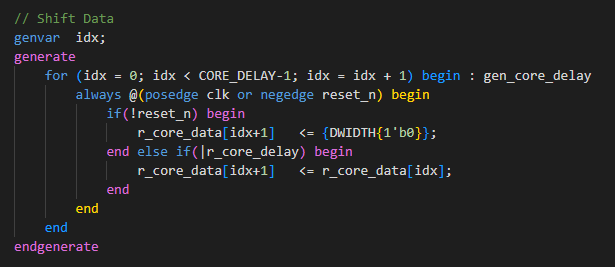

첨부한 두 사진은 같은 HW를 만듬.



단 본 구문에서, 첫번째 데이터는 별도처리



앞부분은 타입, 벡터, 뒷부분은 배열



이 빌드 파일을 통해서 터미널에서 빌드하는 방법

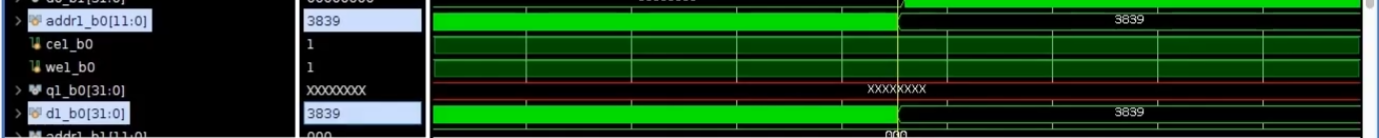

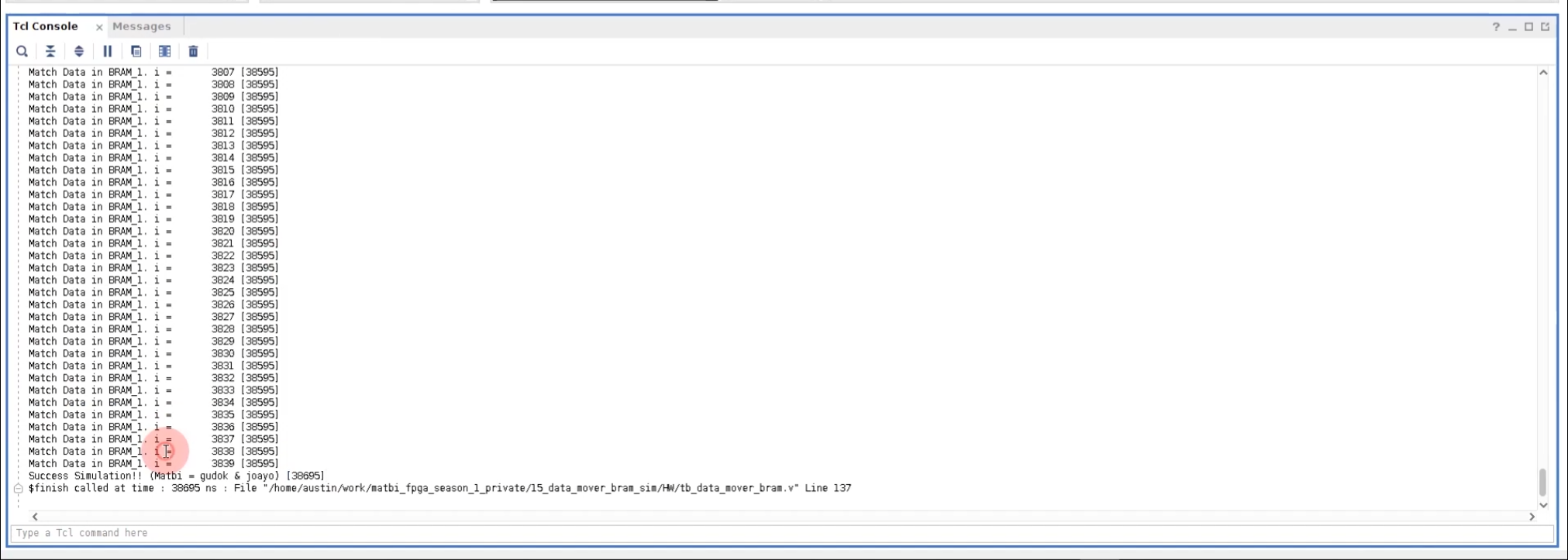

3840 까지 값을 넣어둠



이 부분을 주석처리 했을때와

하지 않았을 때를

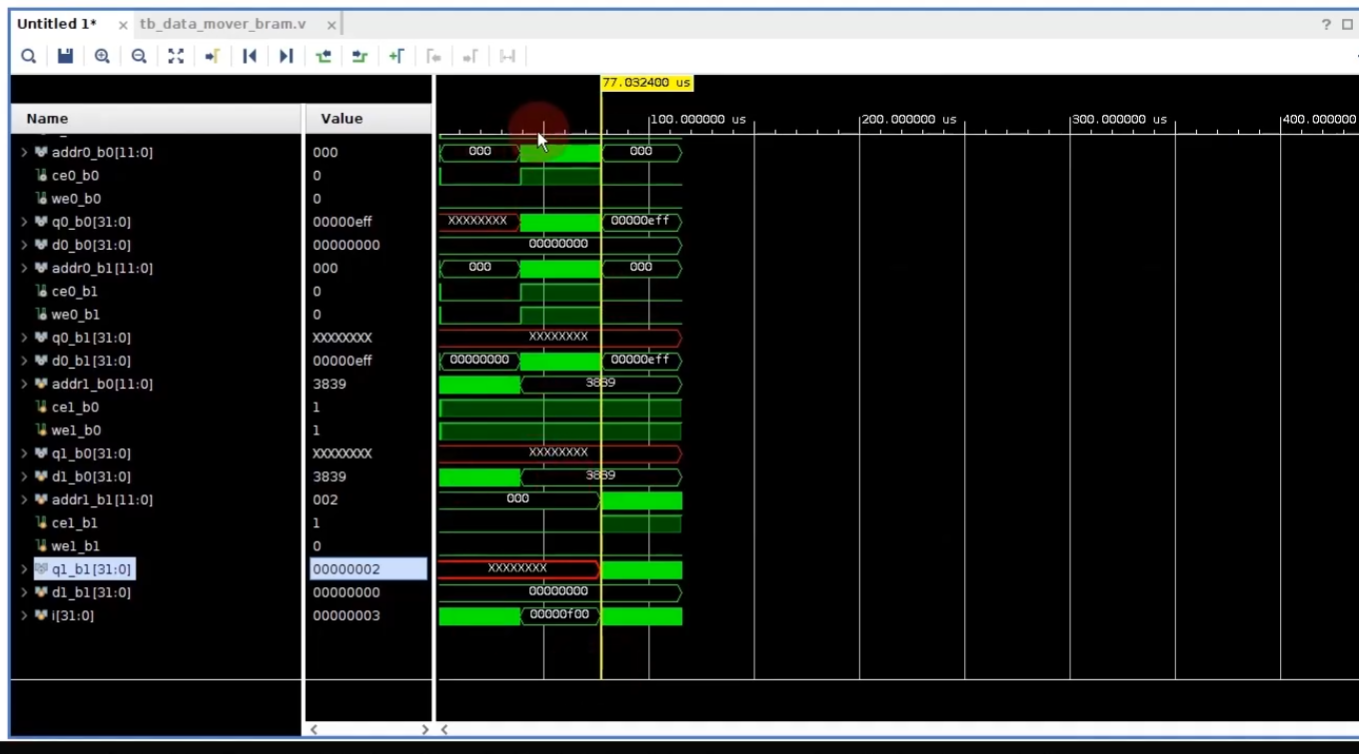

두가지 모두 시뮬레이션 해보고 비교 이해

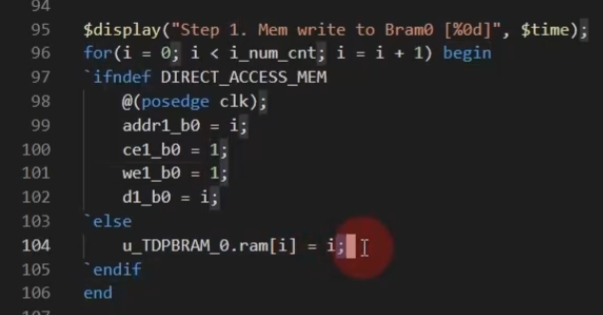

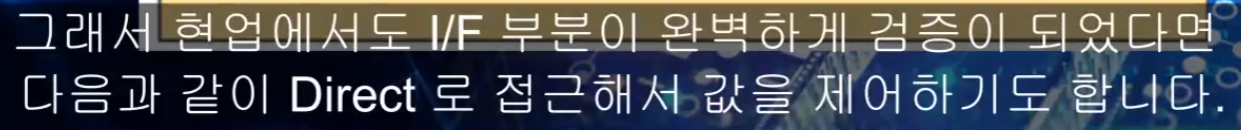

두번째 DIRECT ACCESS 켜면, Dump 시킨다.
