0802 / Fully Connected Layer 가속기 Core 설계 (3)



ip

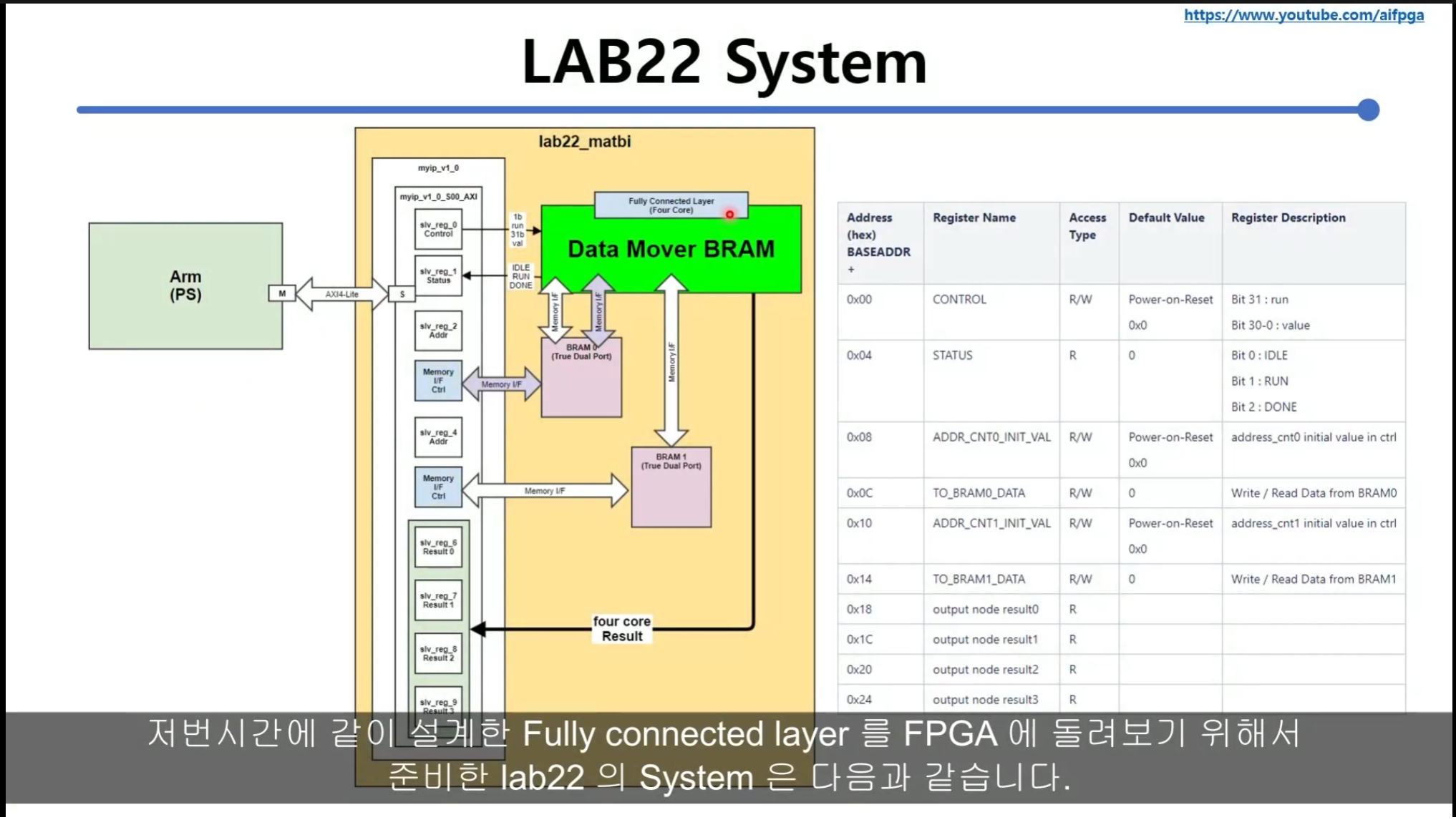

hw = system

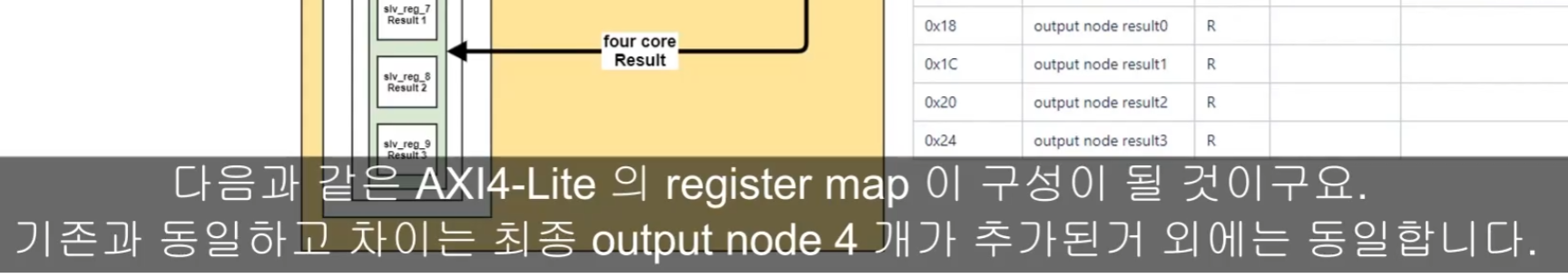

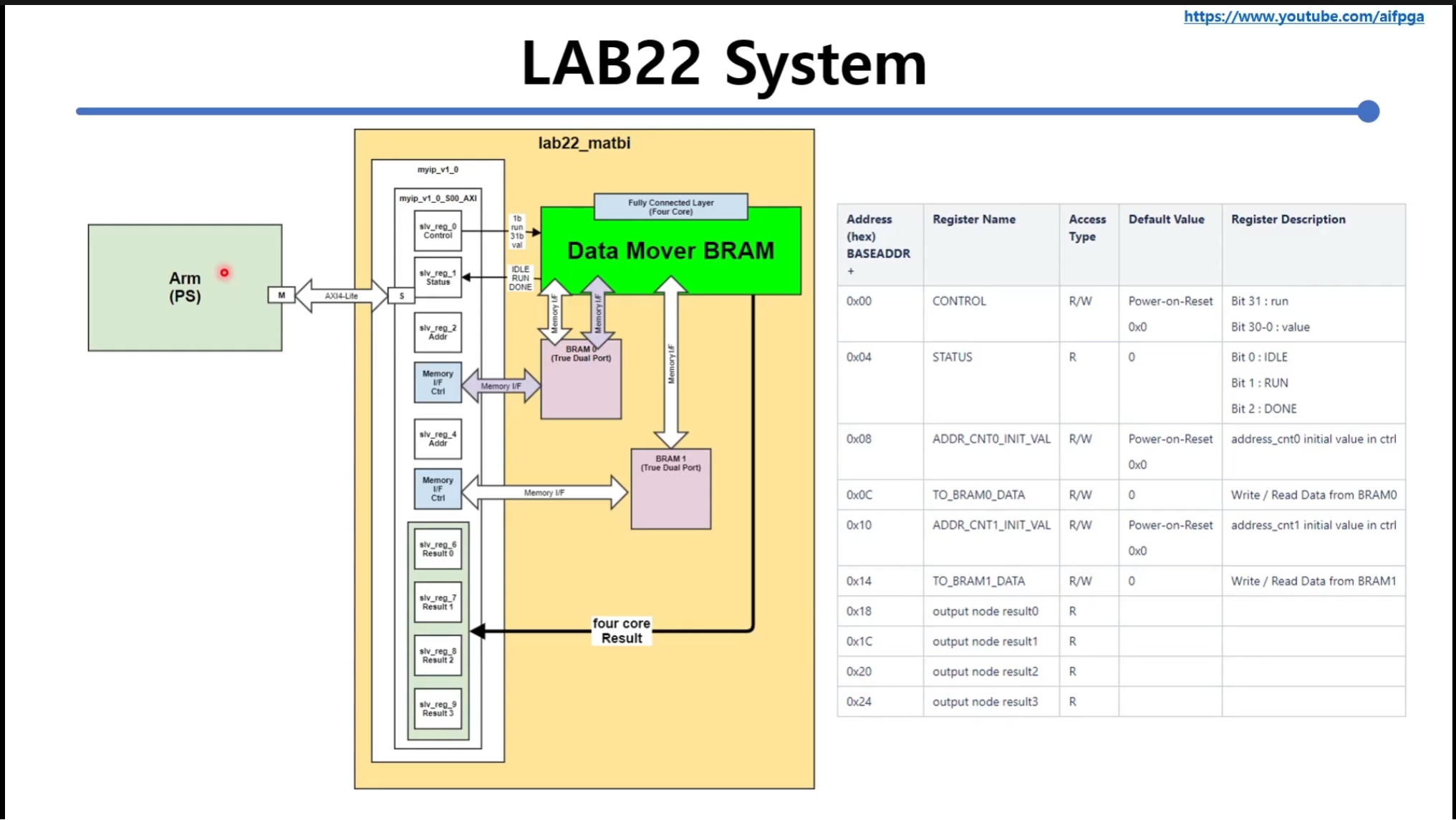

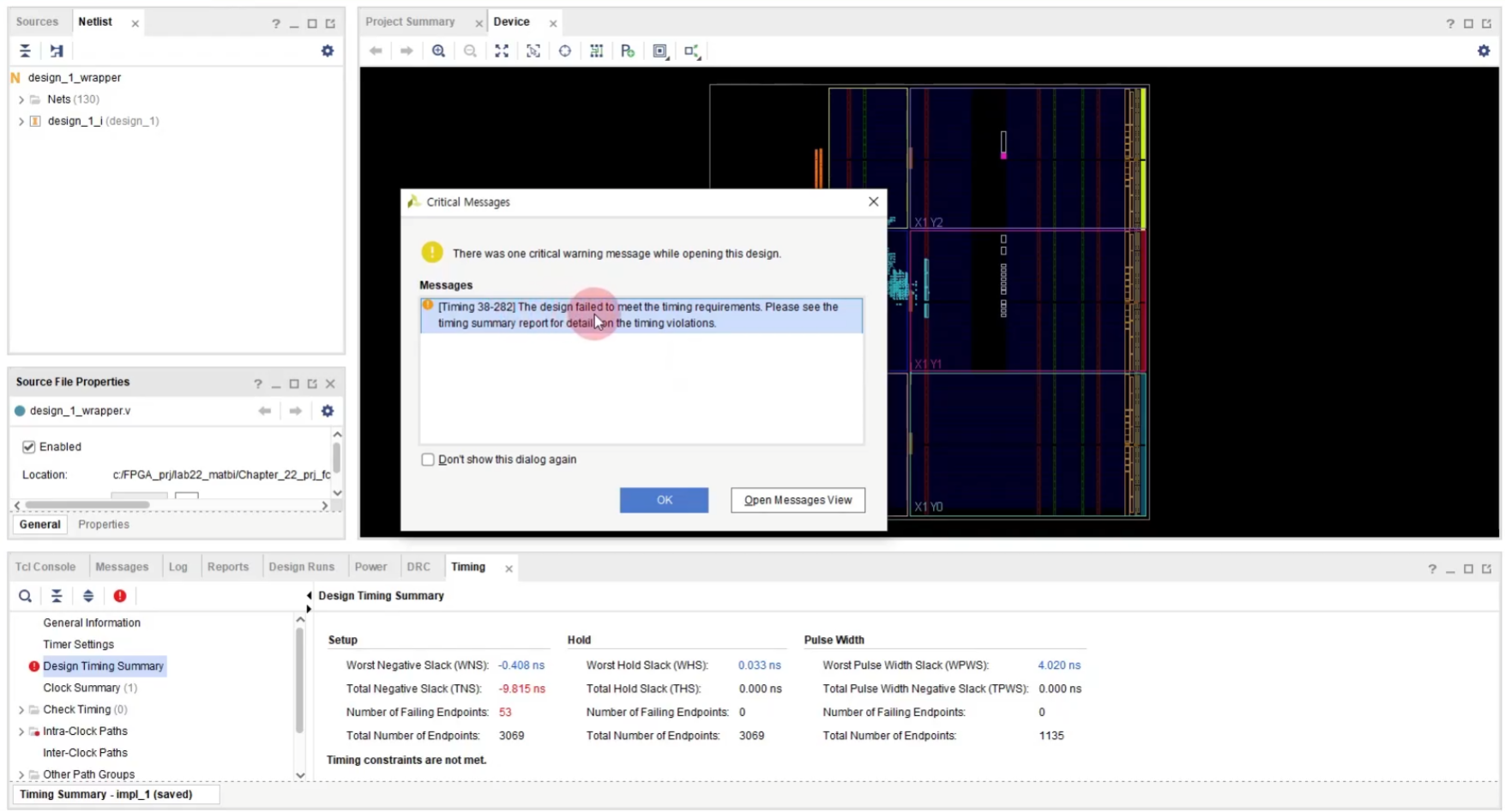

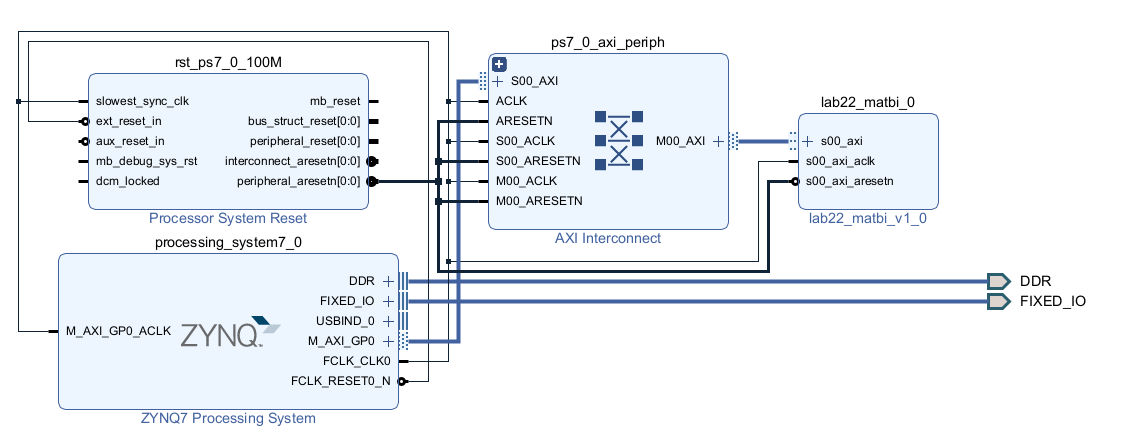

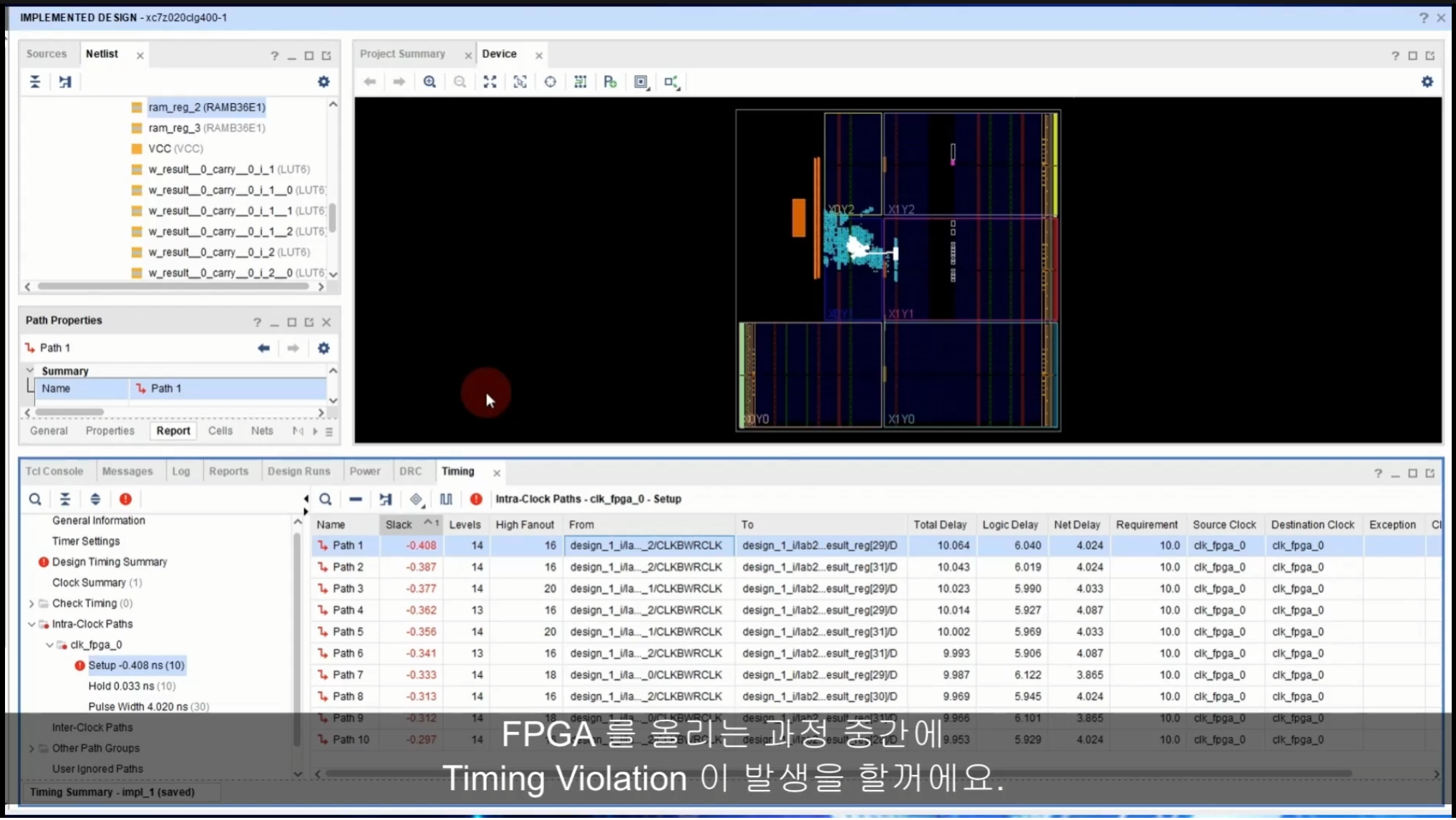

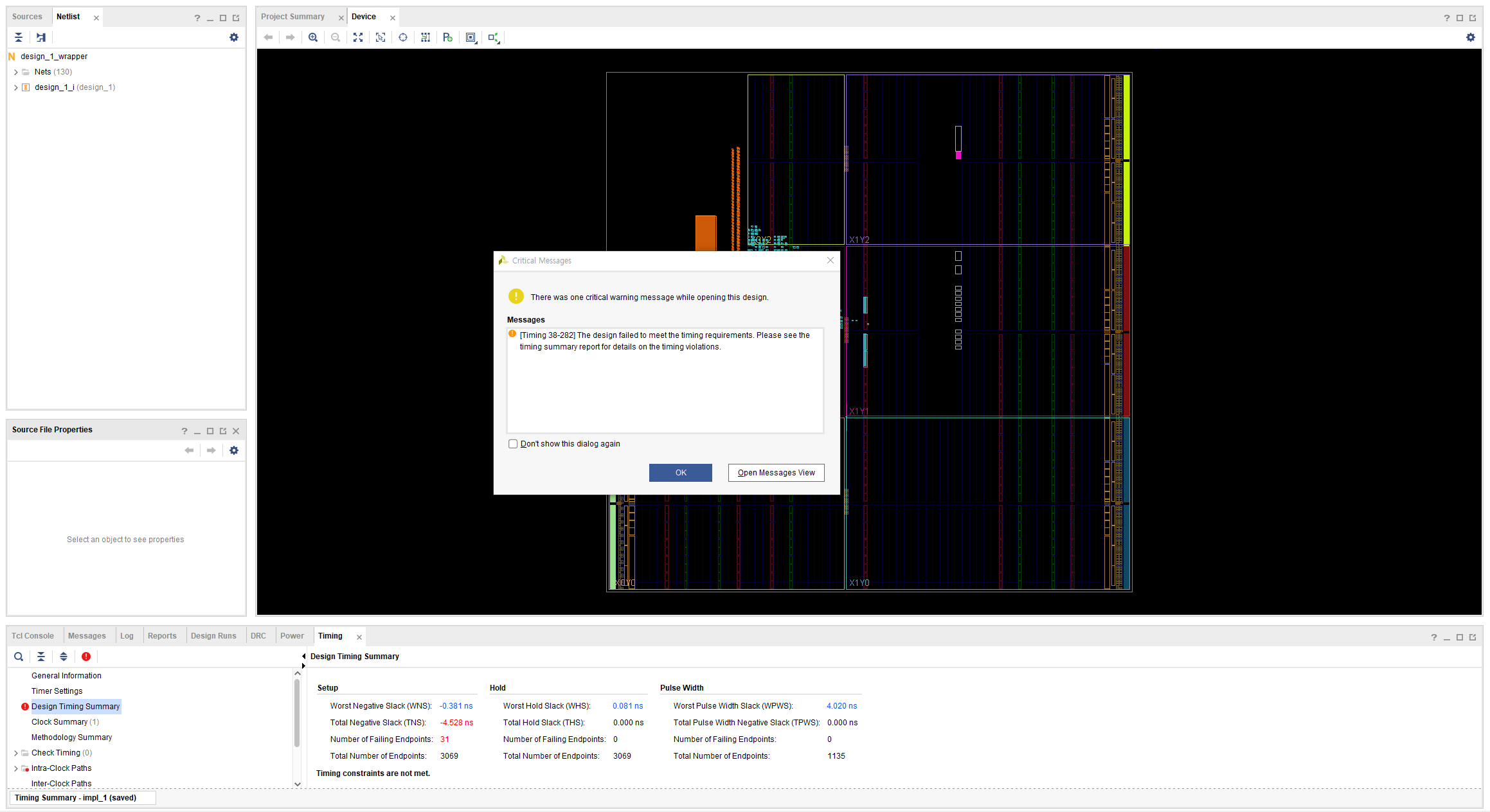

(timing diagram이 발생)

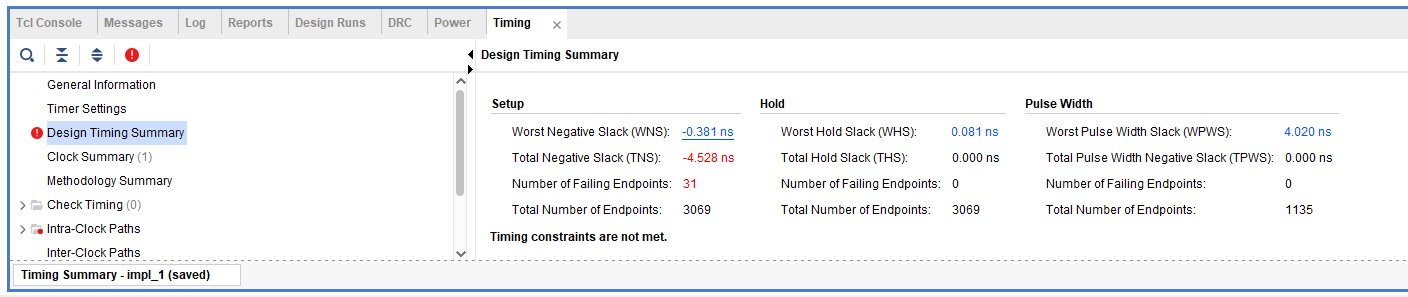

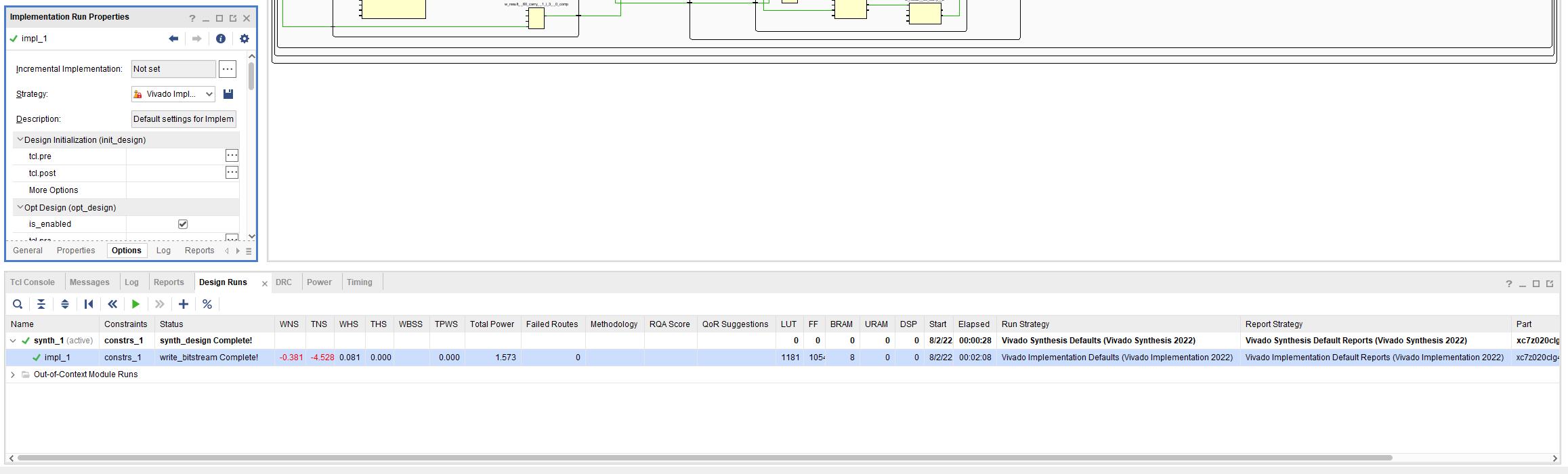

WNS : worst negative slack

TNS : total negative slack

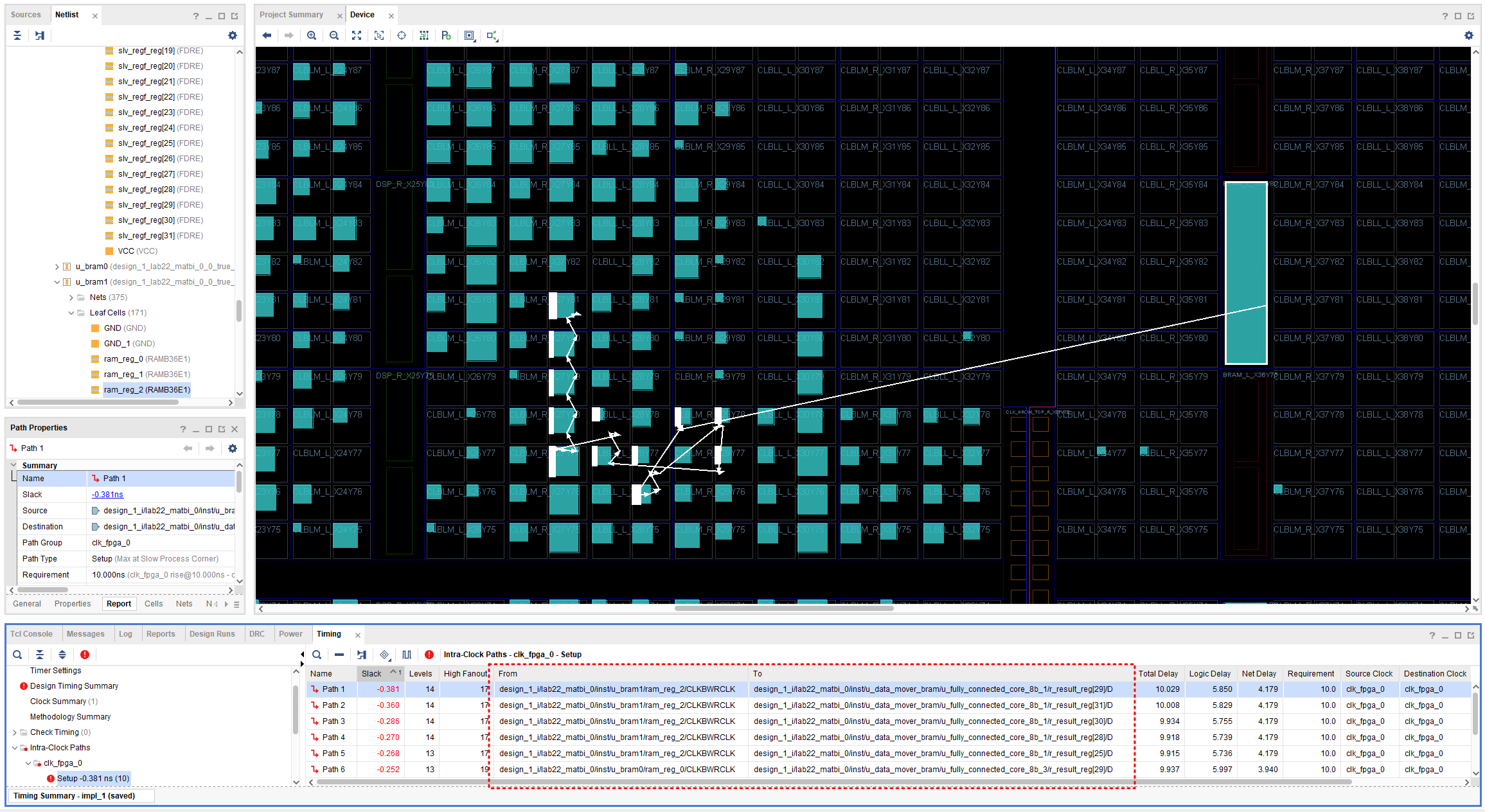

여기서 violation이 발생하고 있는 path를 눌러보면

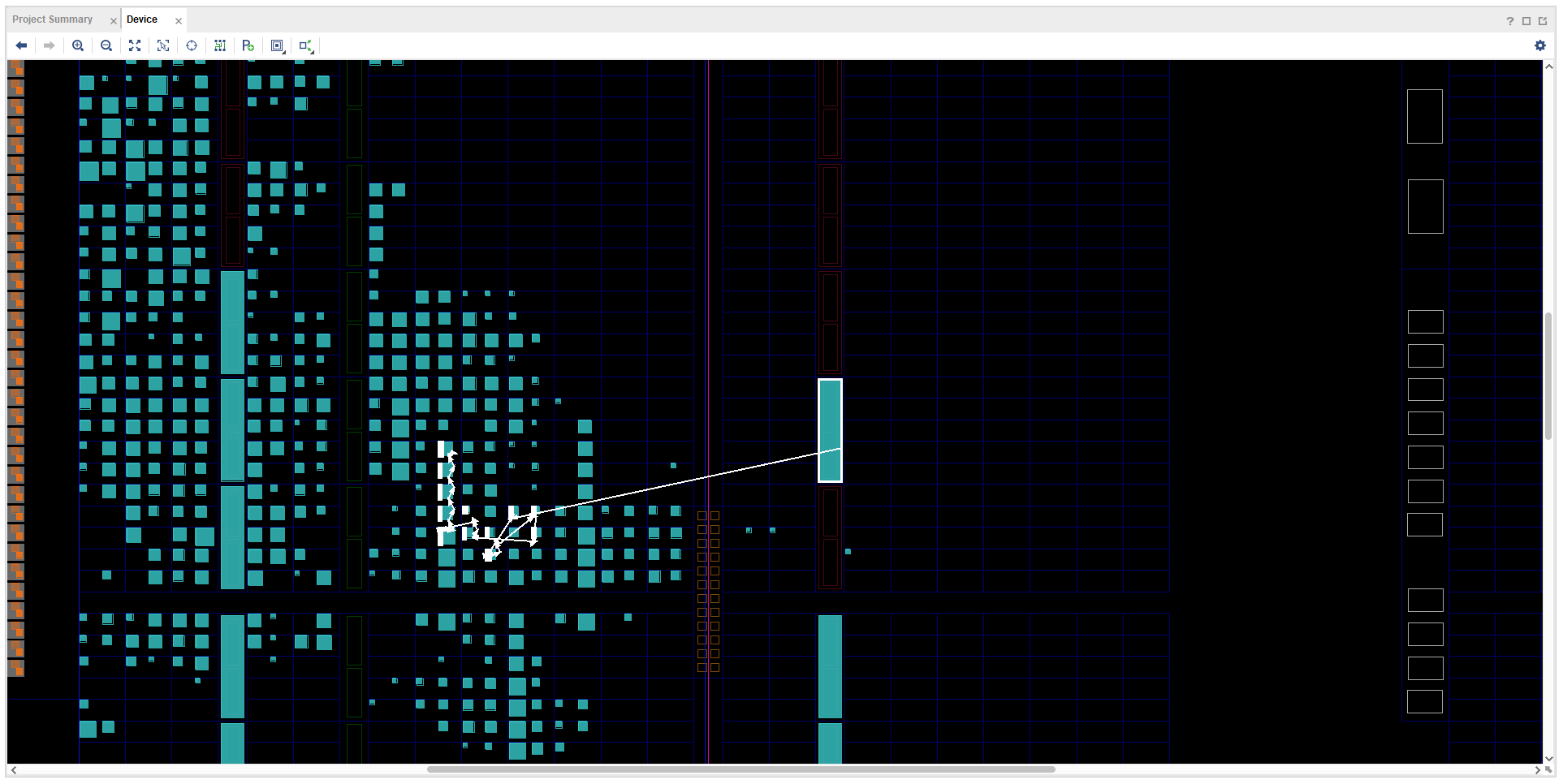

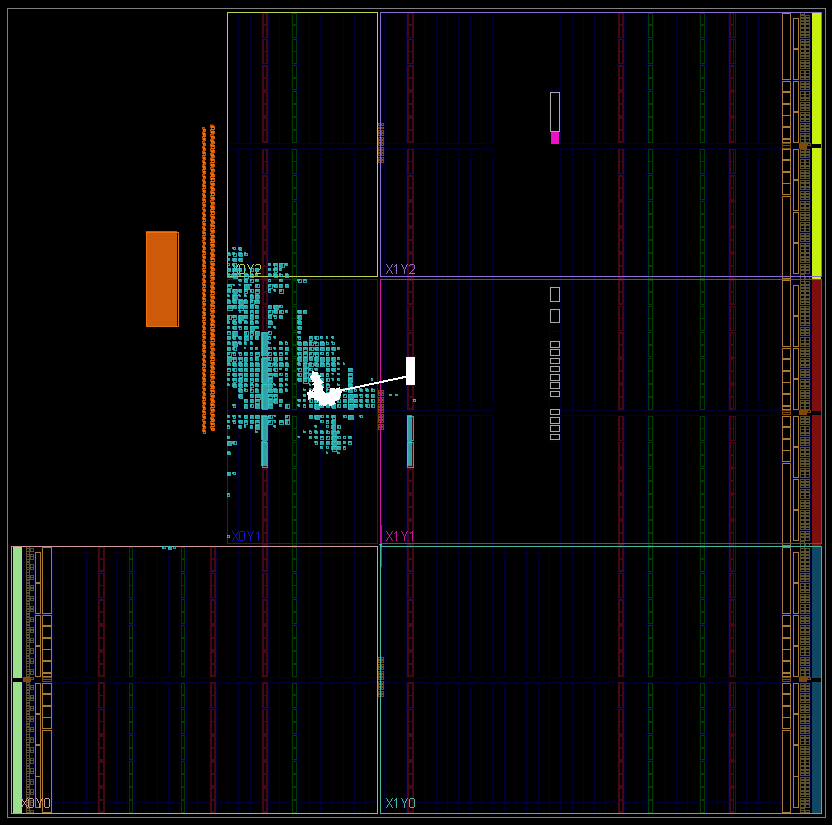

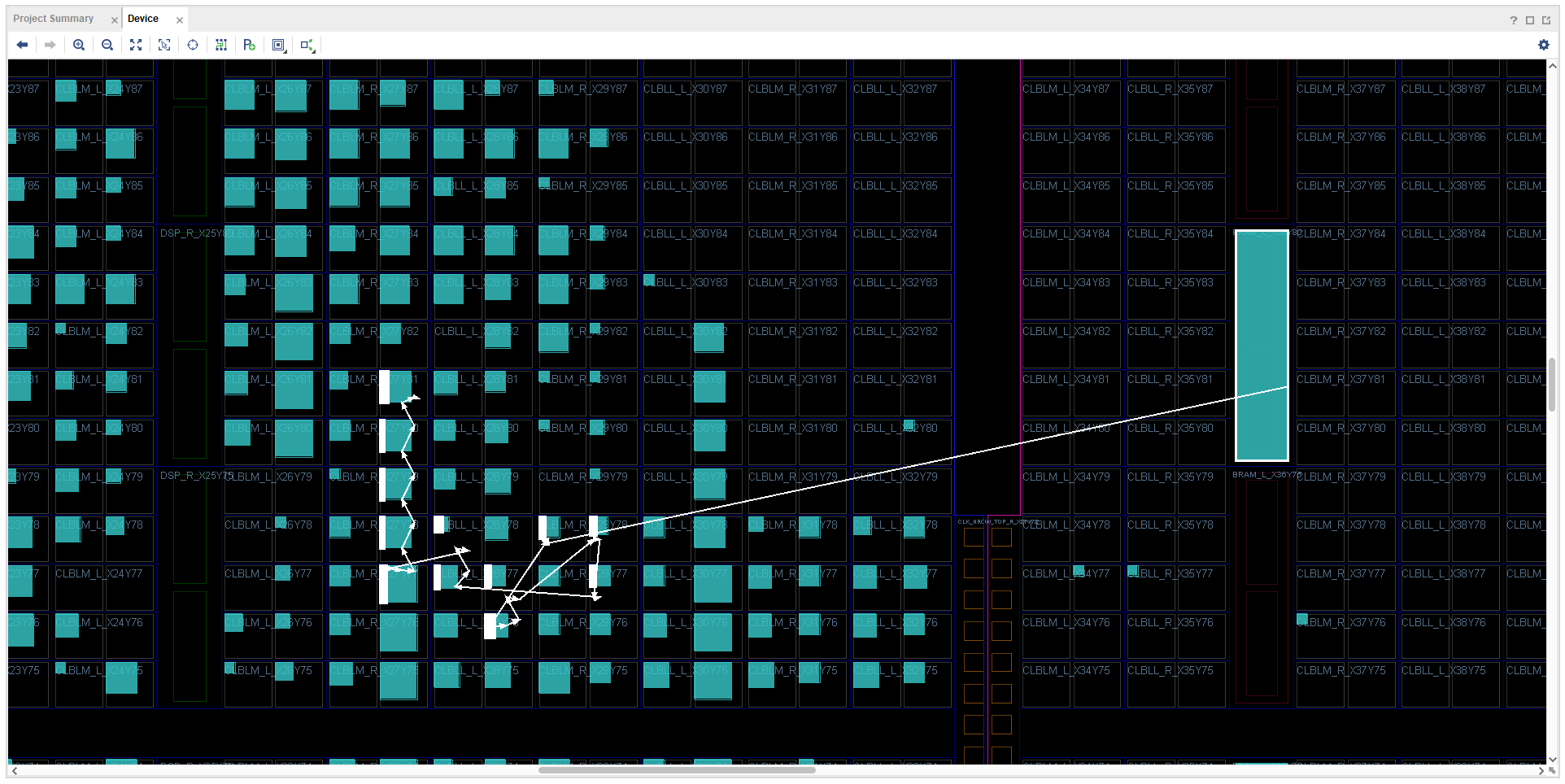

실제 다이에서 리소스들이 place되고 그것들이 연결된것

다른 path들 눌러보면 다르게 동작하는 것을 알 수 있으며



timing violation을 수정하기 위하여

가장 먼저 해야하는것은

critical path를 수정해주는 것이며

WNS가 가장 작은 것 즉 절대값이 가장 큰것에 대하여 수정을 해주어야 하며

수정을 계속 해주면서 timing closure 시켜서 timing met 을 해주어야 한다.

두가지 방법이 있음

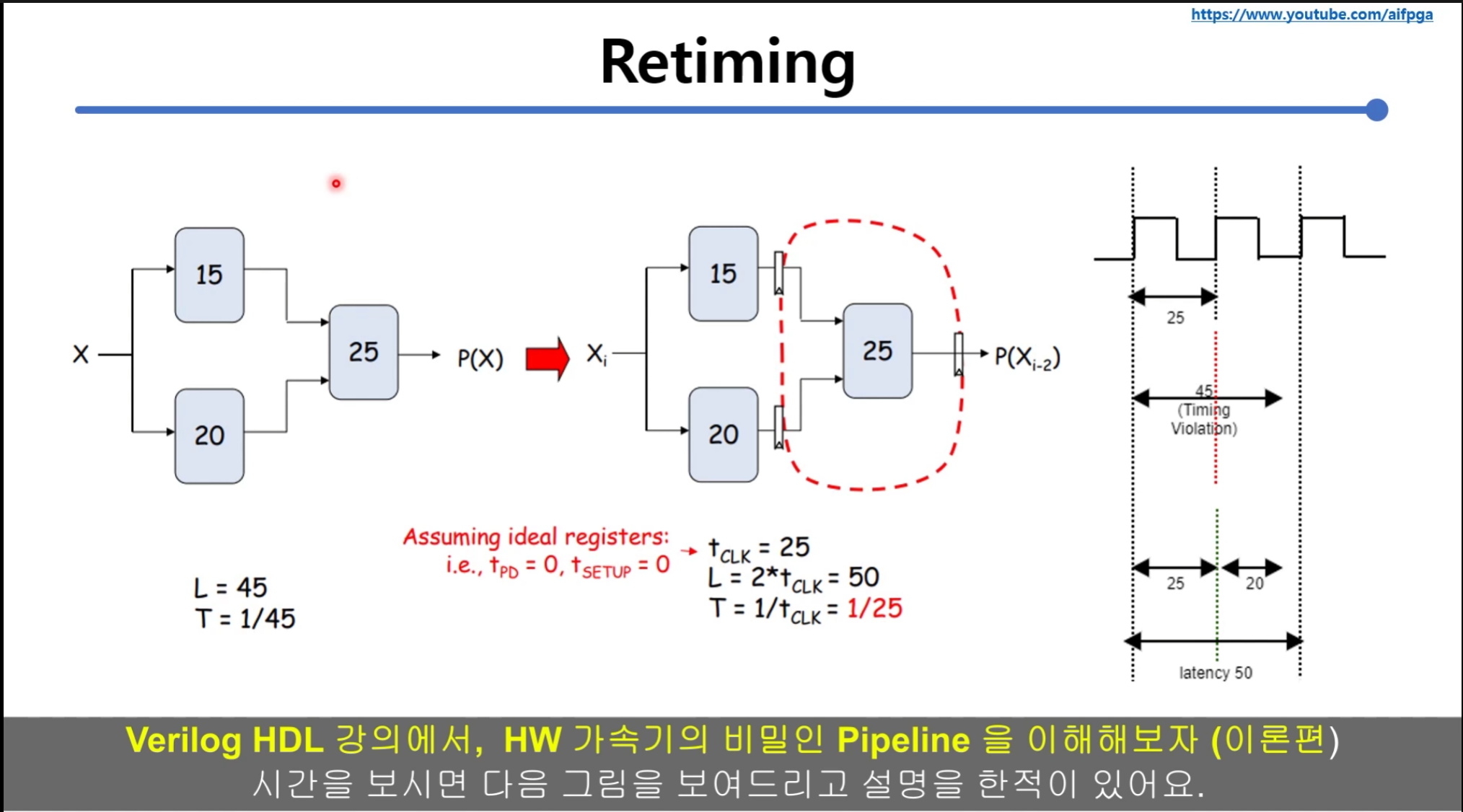

- 직접 verilog hdl을 수정하여 retiming 하는 것이고

- vivado tool이 갖고있는 option을 수정해 violation을 잡는 것이다.



From To를 보면

fully_connected_core에서 violation이 난 것을 확인할 수 있다.

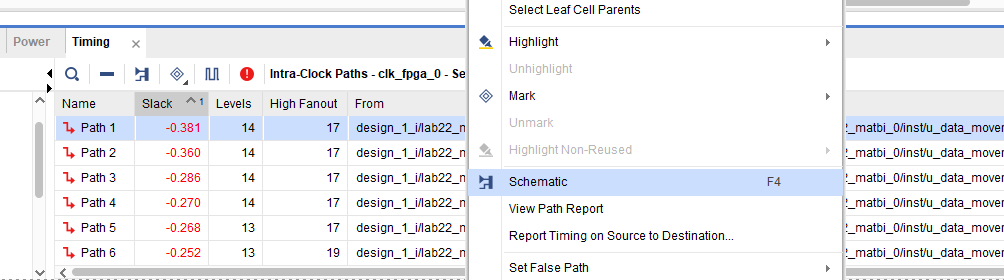

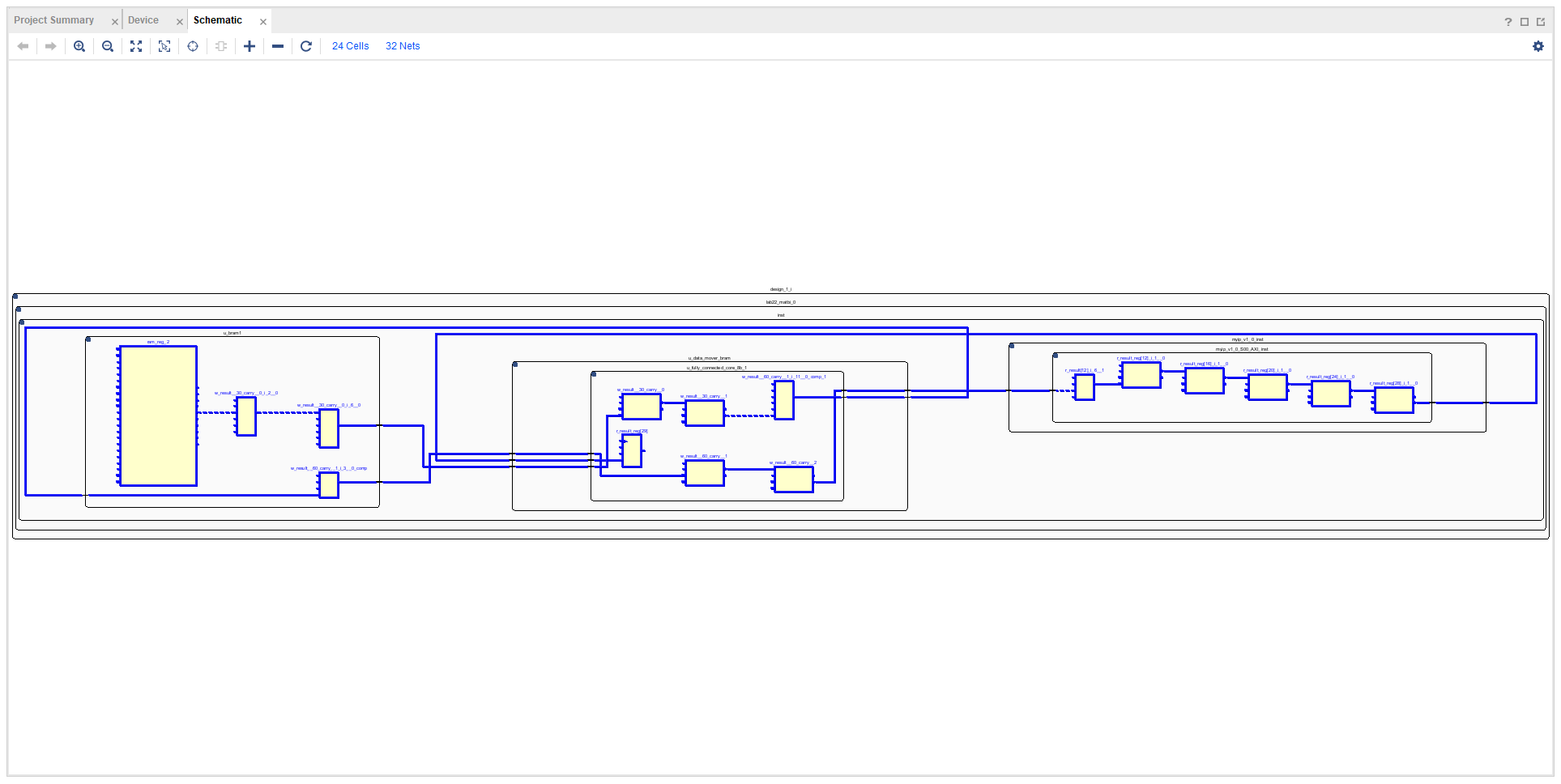

우클릭 Schematic

곱하고 더하는데 이렇게 많이 path를 거치고 있는 것이다.

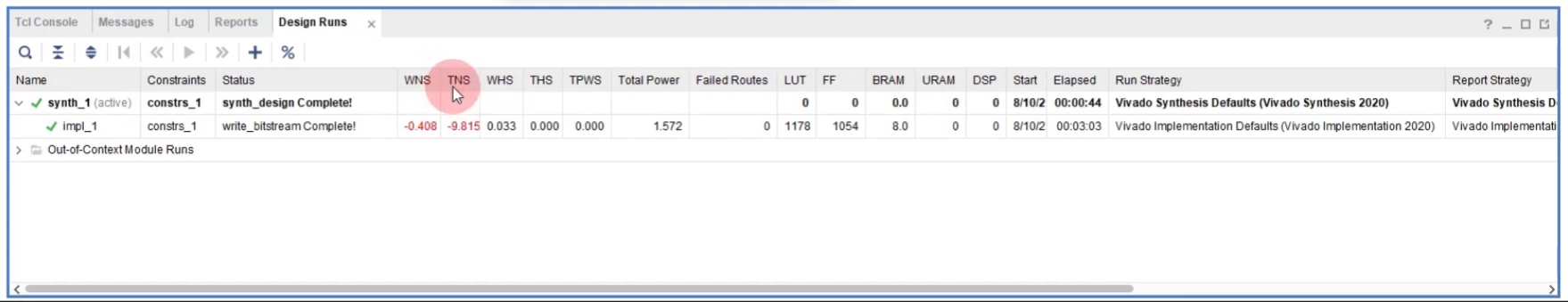

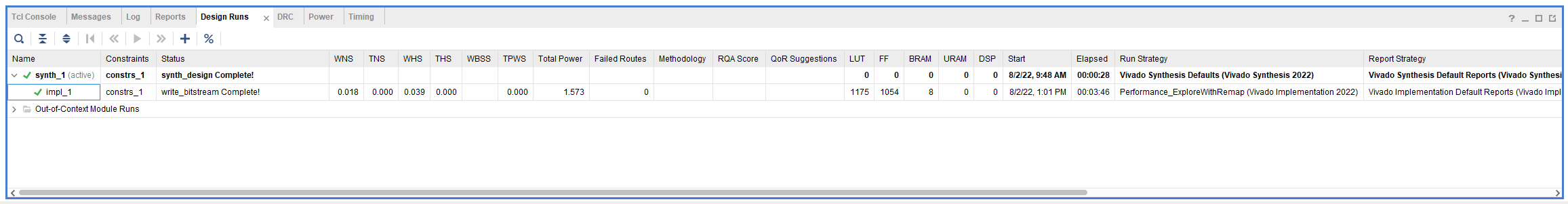

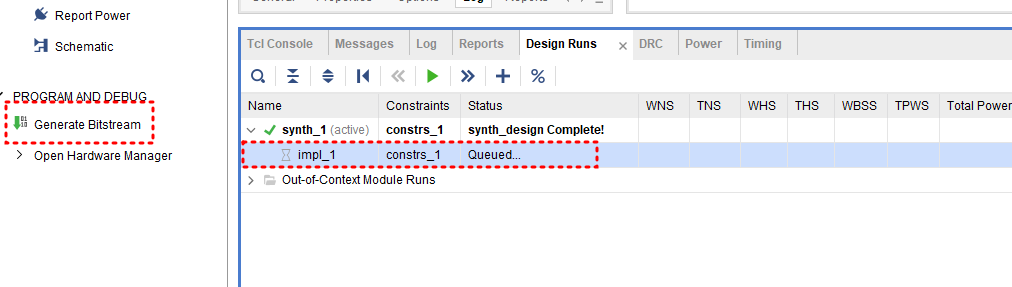

design runs에 가보면

implementation이 있는데

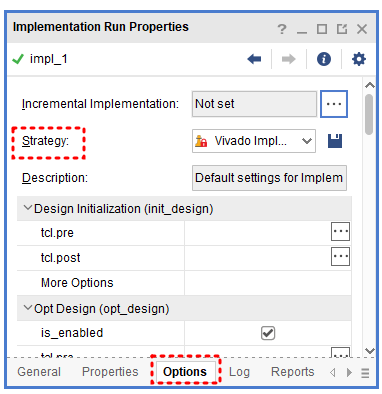

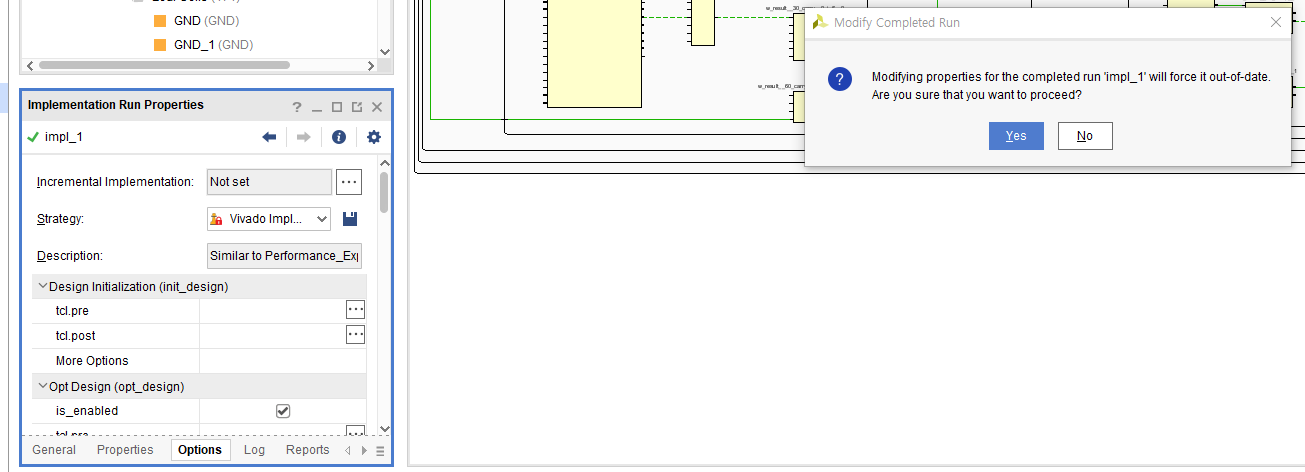

여기서 strategy를 변경할 수 있다.

퍼포먼스가 부족했다

퍼포먼스를 증가시키기위해

Performance_ExploreWithRemap을 사용해보자.

이 주황색 점이 out-of-date라는 의미다.



implementation에 대해 나와있는 UG904문서가 있음.

https://docs.xilinx.com/r/2020.2-English/ug904-vivado-implementation/Revision-History

Revision History - 2020.2 English

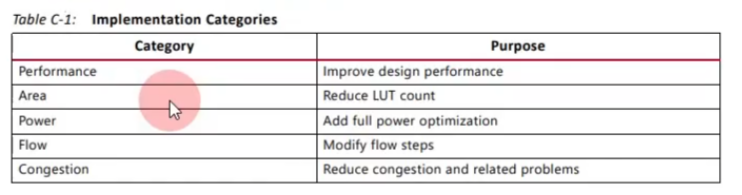

여기서 strategy는 여기있음.

https://docs.xilinx.com/r/2020.2-English/ug904-vivado-implementation/Directives-Used-by-opt_design-and-place_design-in-Implementation-Strategies

Directives Used by opt_design and place_design in Implementation Strategies - 2020.2 English

ASIC에서는 congestion이

FPGA에서는 performance와 congestion이 문제가 되는 경우가 많음.

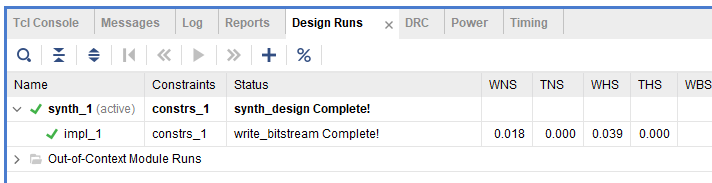

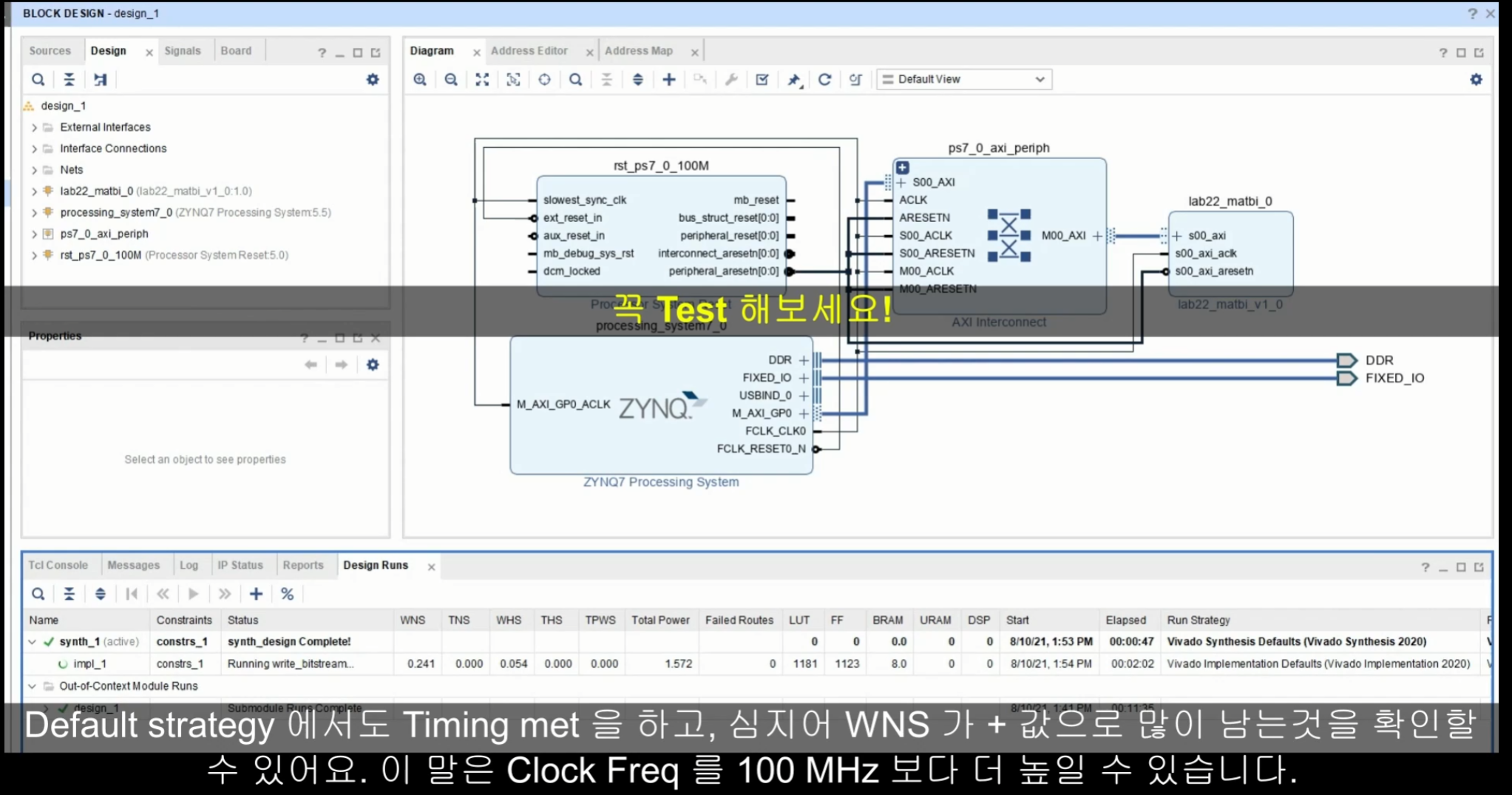

이 strategy만 바꾸어주었음에도 불구하고

timing closure가 이루어졌다.

(원래 기본으로 사용하는 strategy option이 아주아주 효율적인것은 아니라는 이야기이다.)

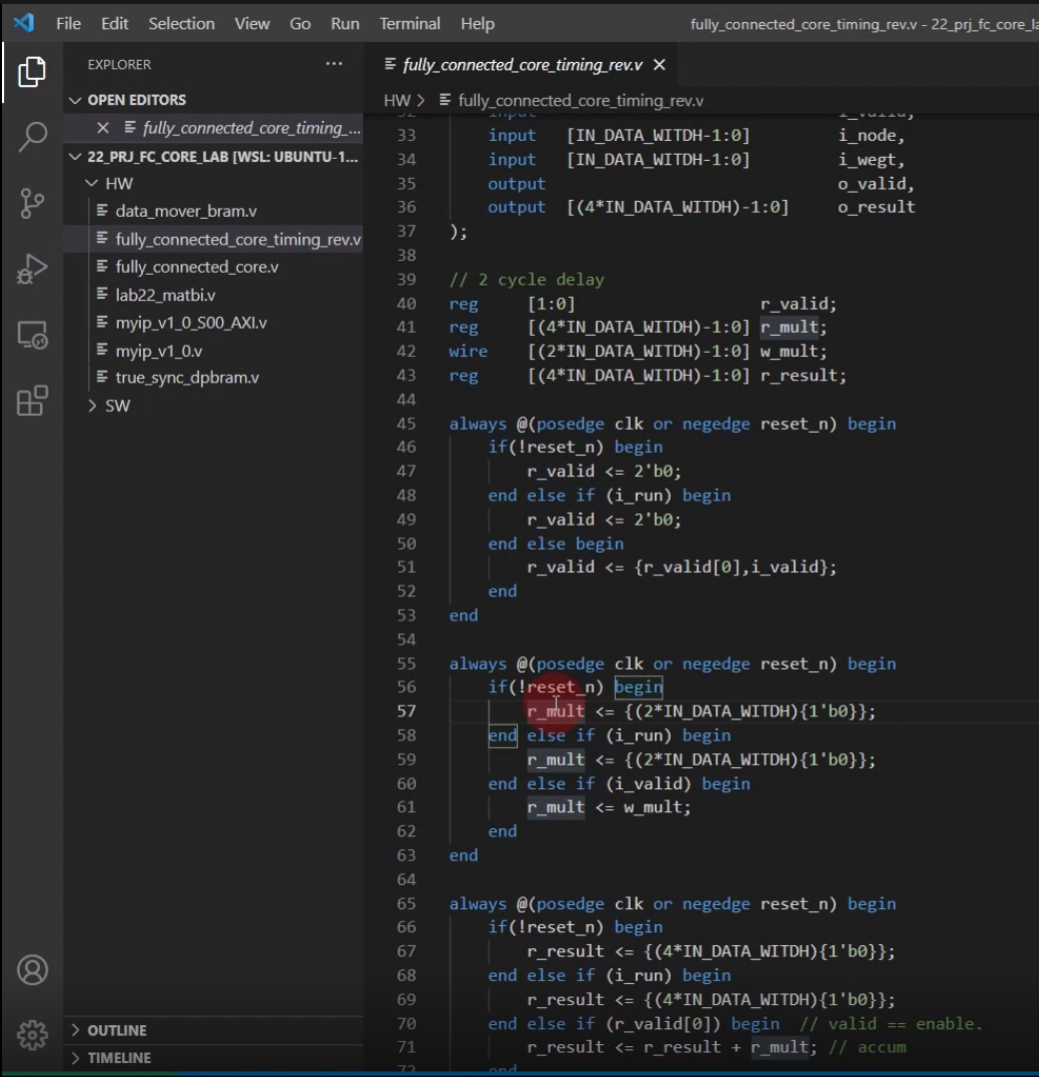

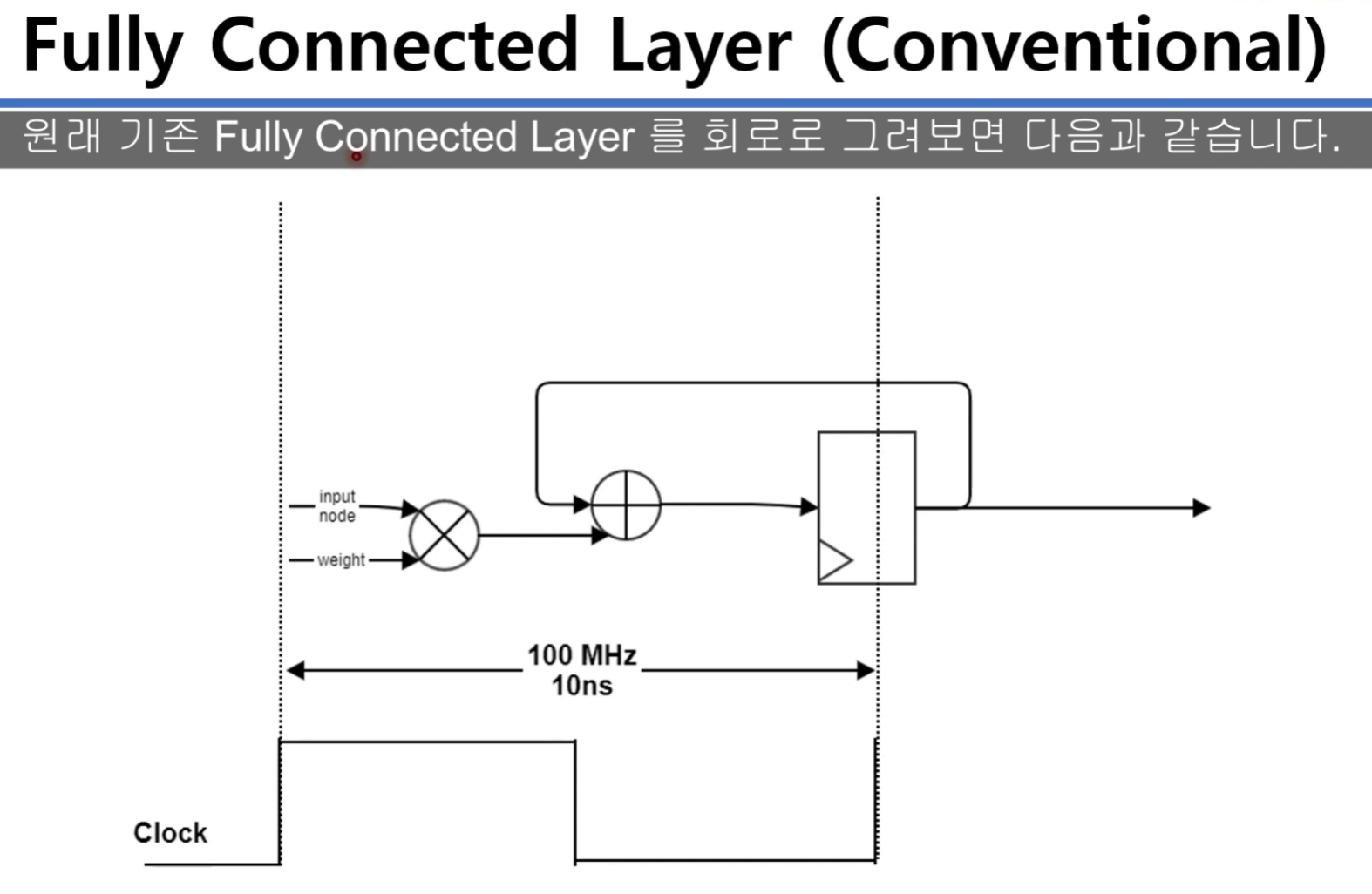

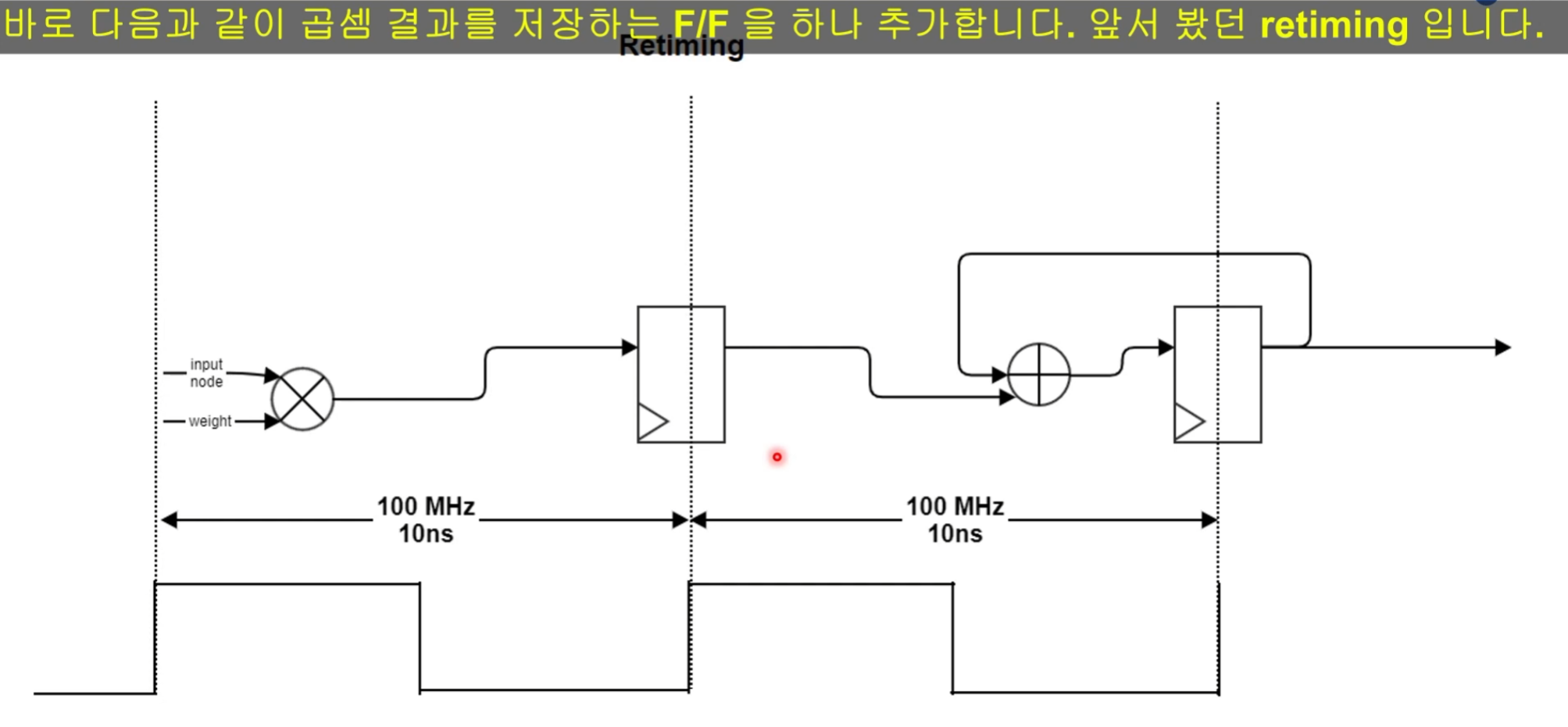

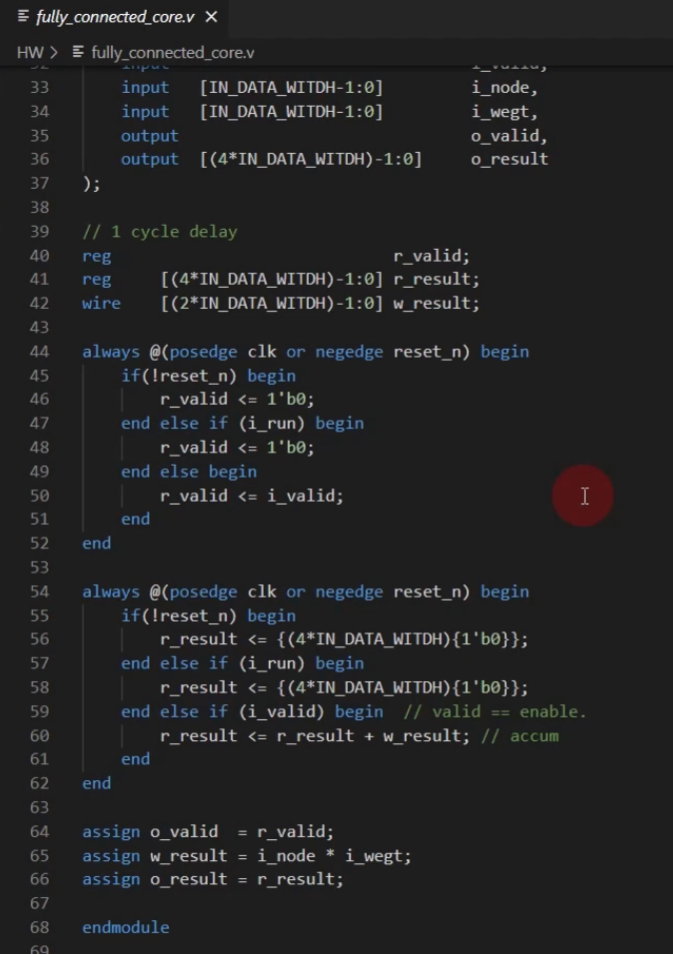

1cycle delay를

2cycle delay로 수정한다.

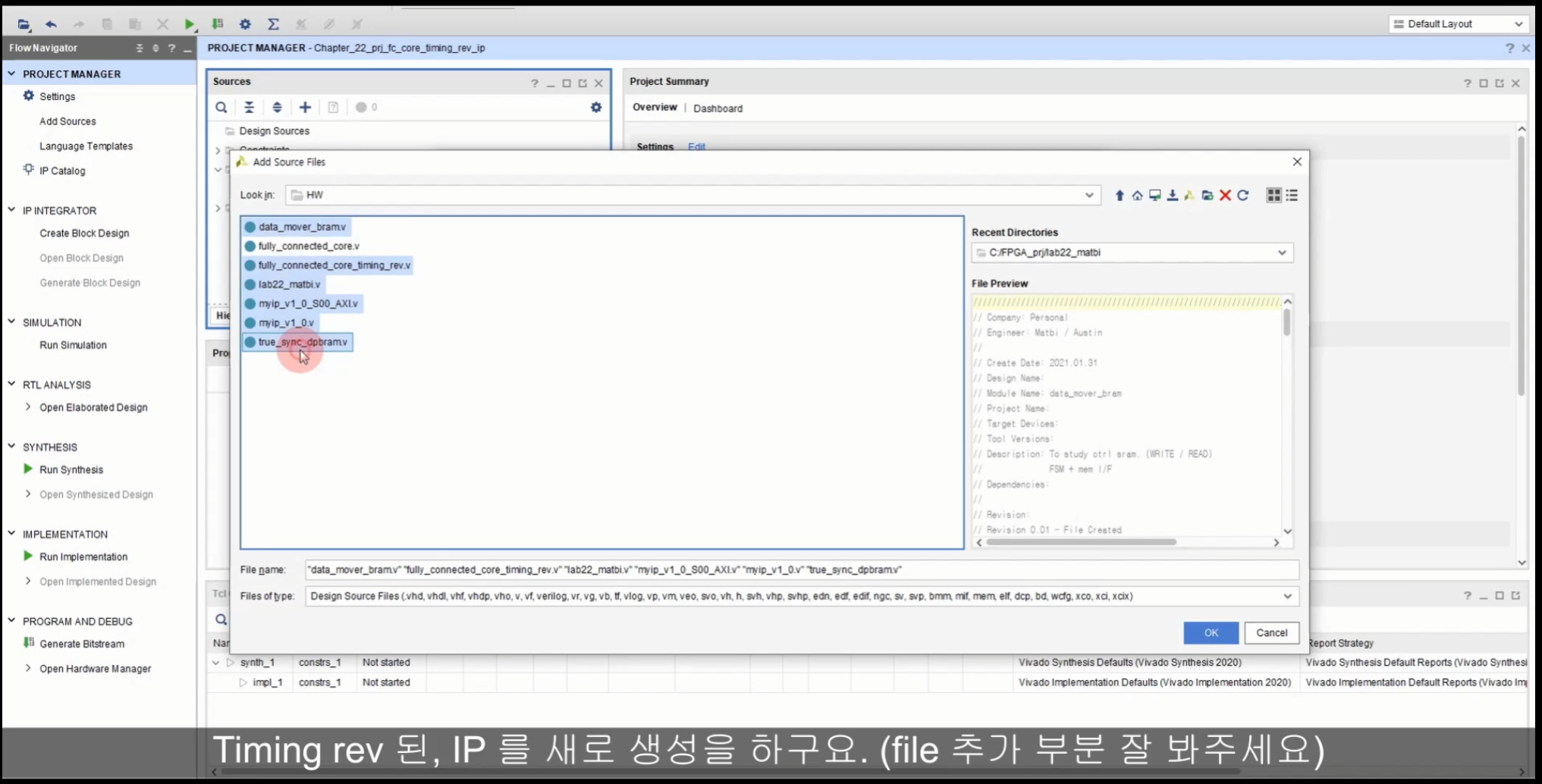

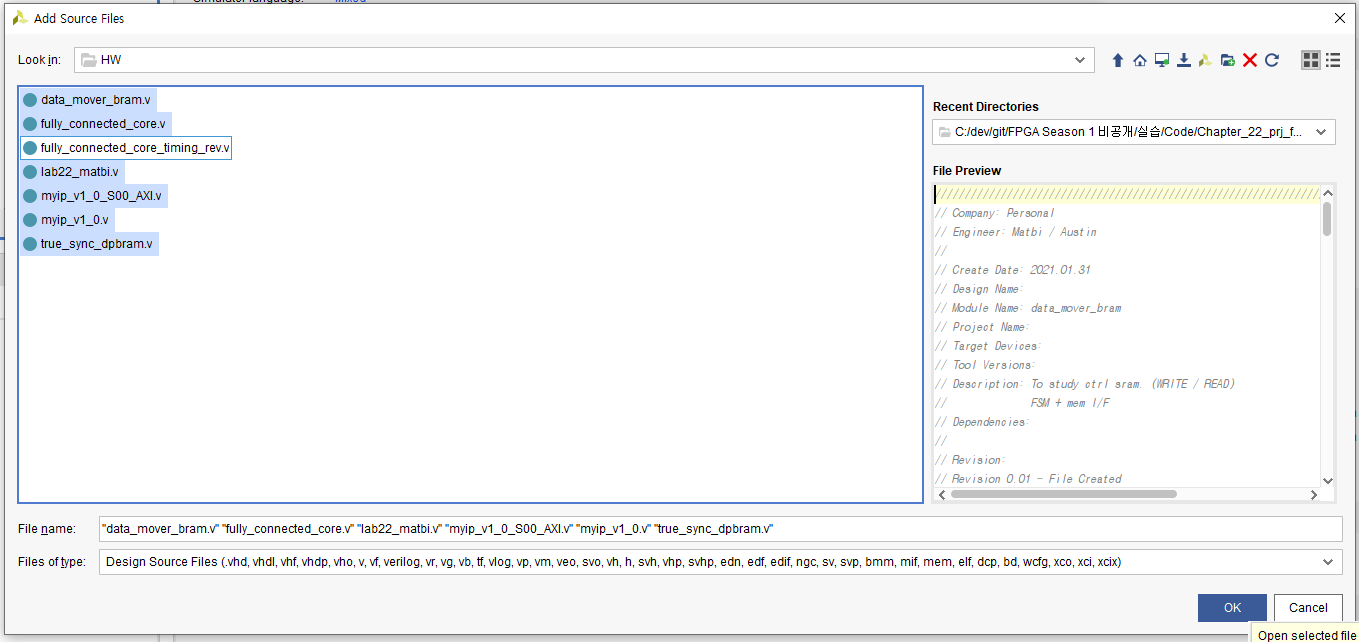

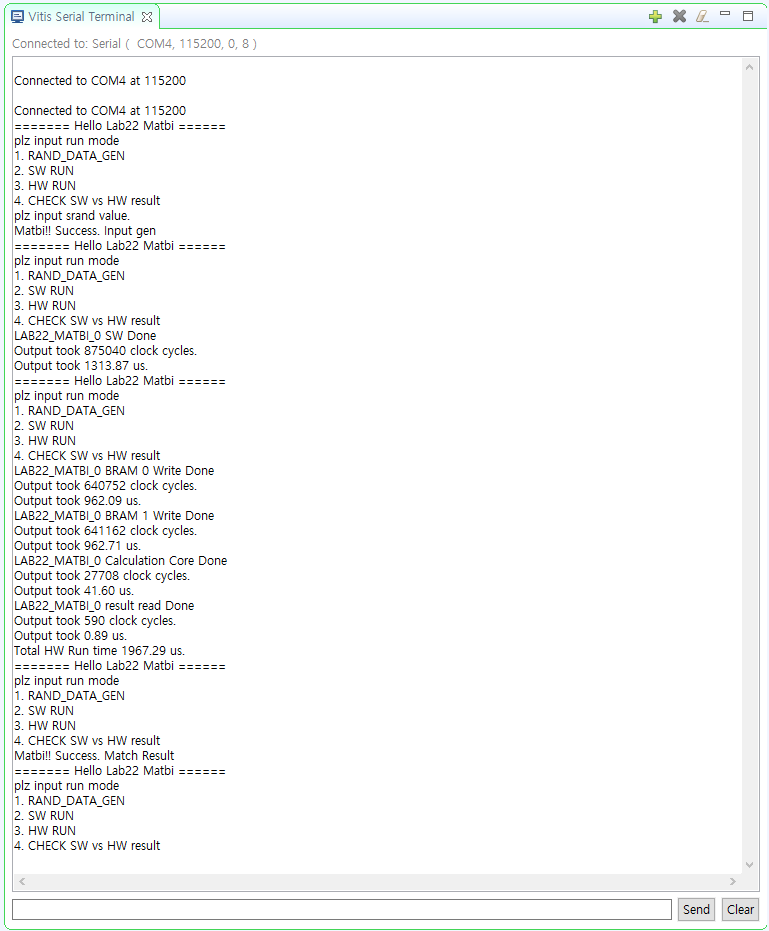

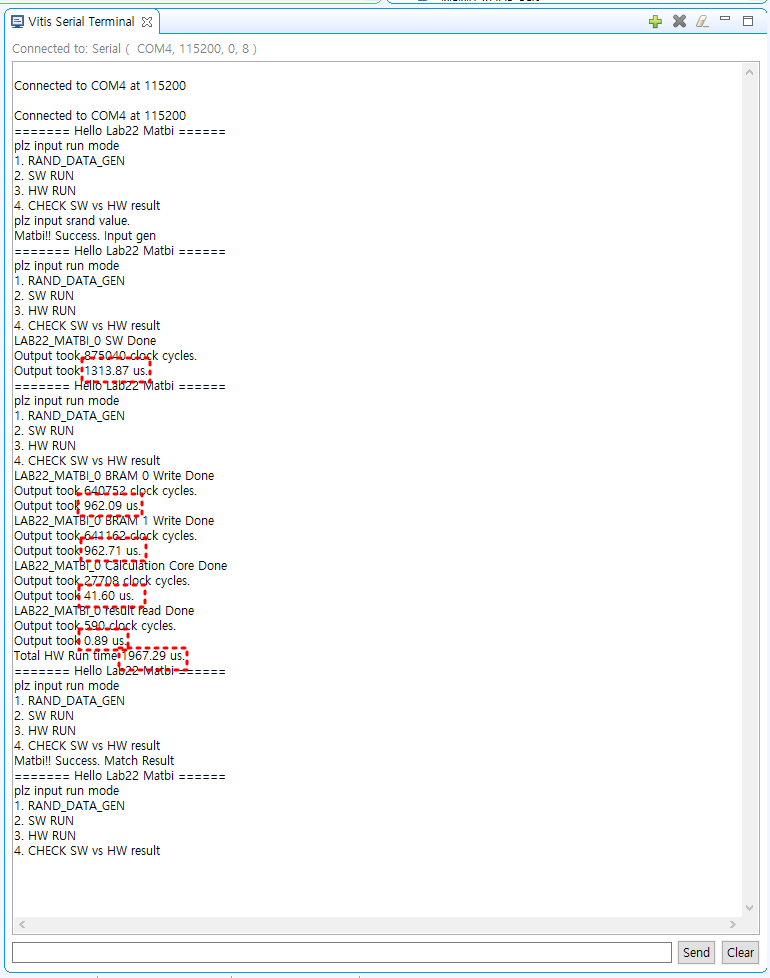

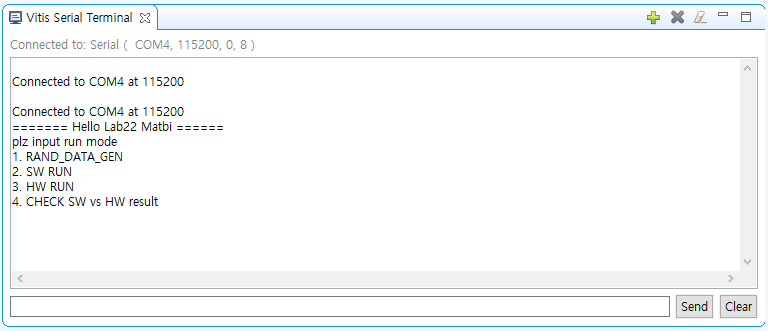

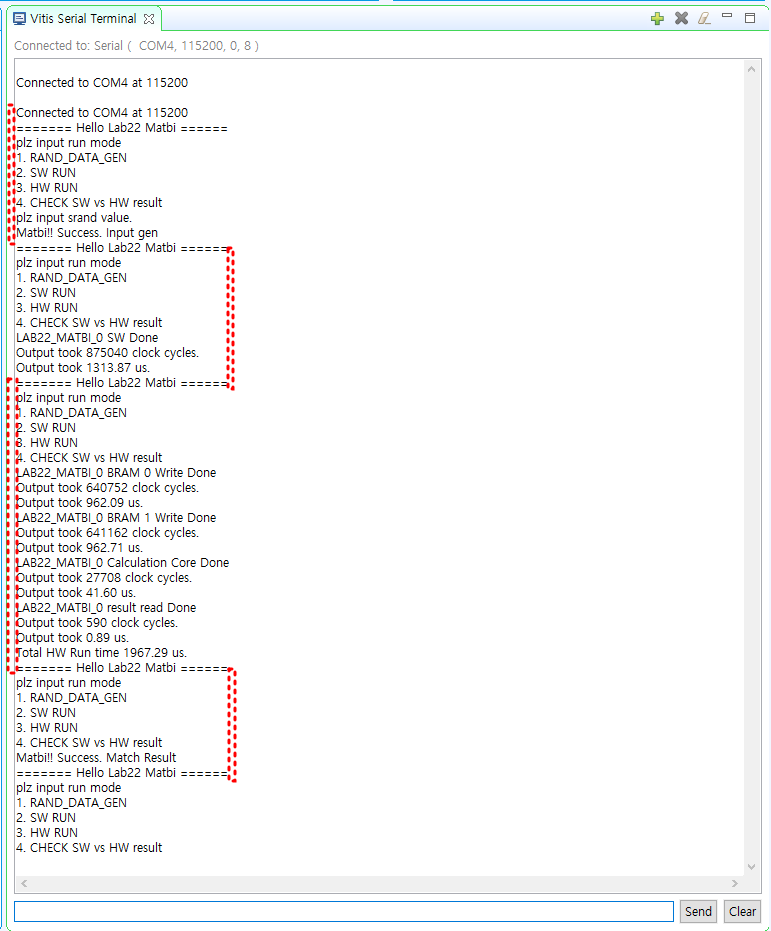

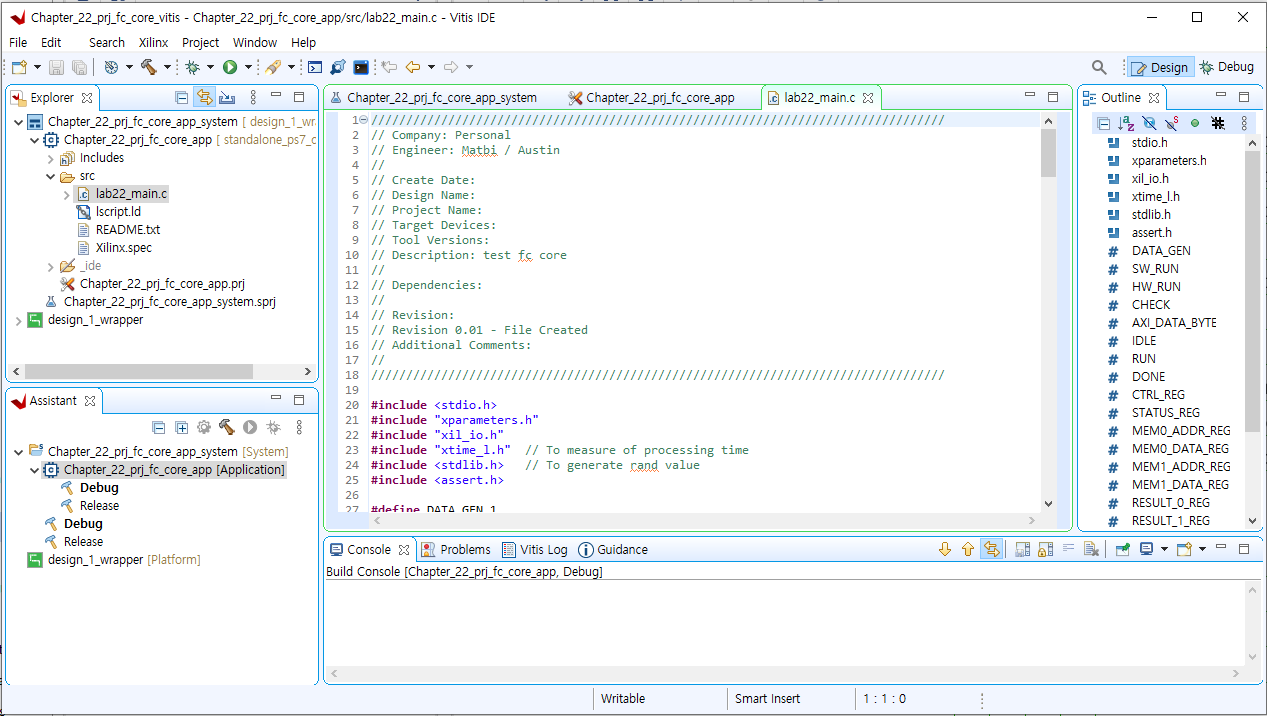

vitis

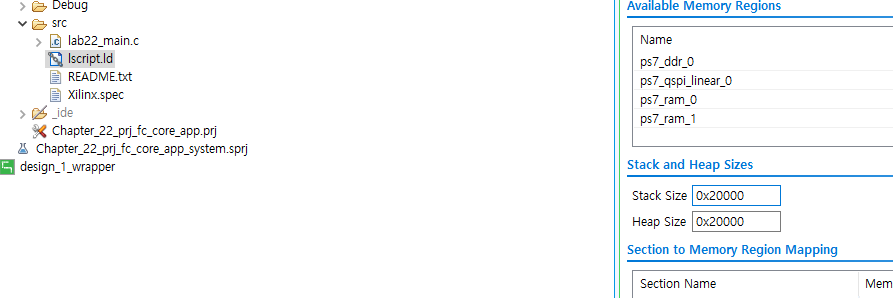

스택과 힙사이즈를 조절해주어야 함을 잊지 말자.
