PS에서 PL로 Control을 위해 AXI4-Lite를 이용한다.
---
AXI는 필수 AMBA지
하지만 S1에서는 AXI-Lite 수준으로만 다룬다.
(AXI에 대해서는 별도로 더 플젝한다.)

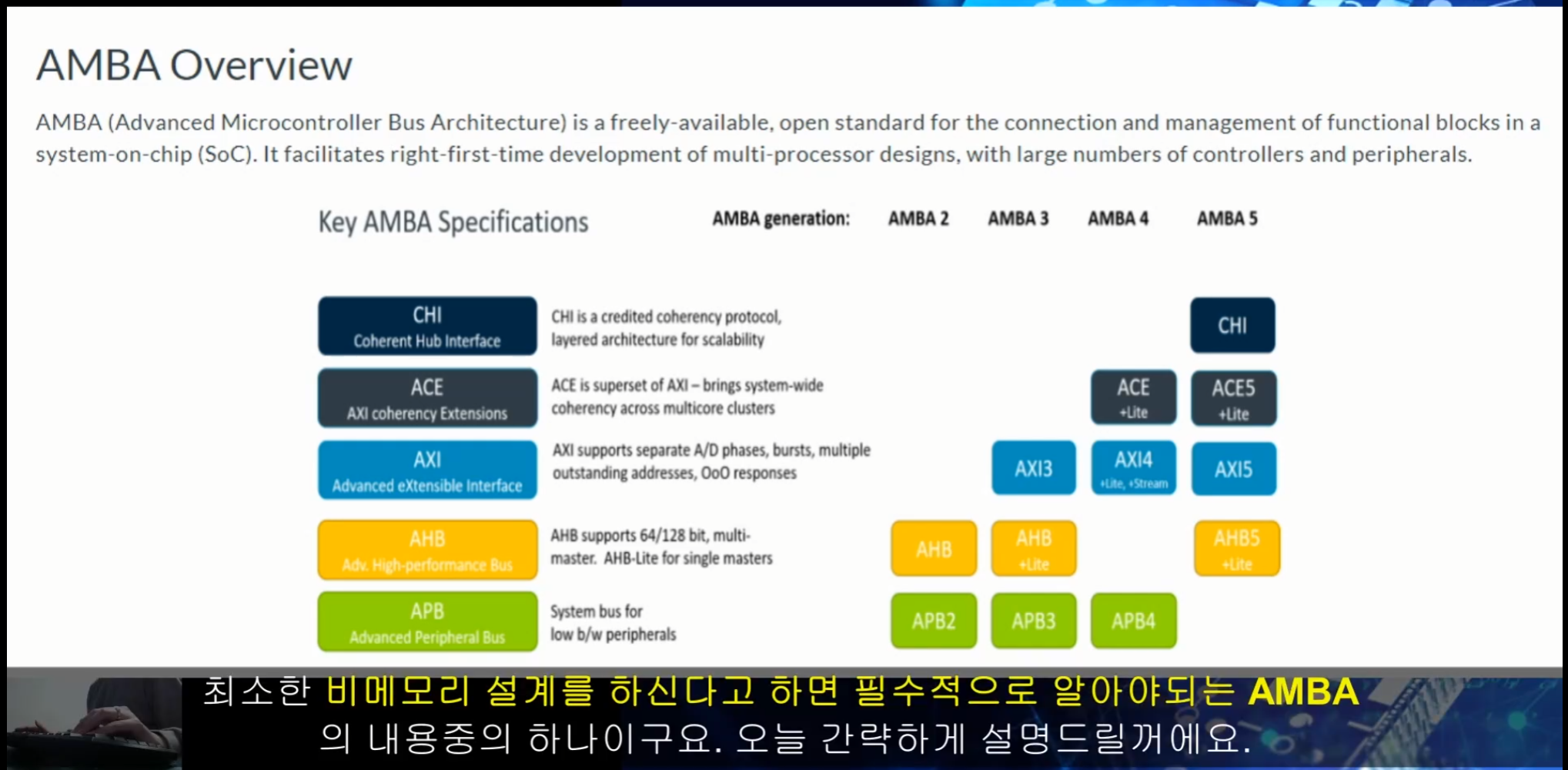

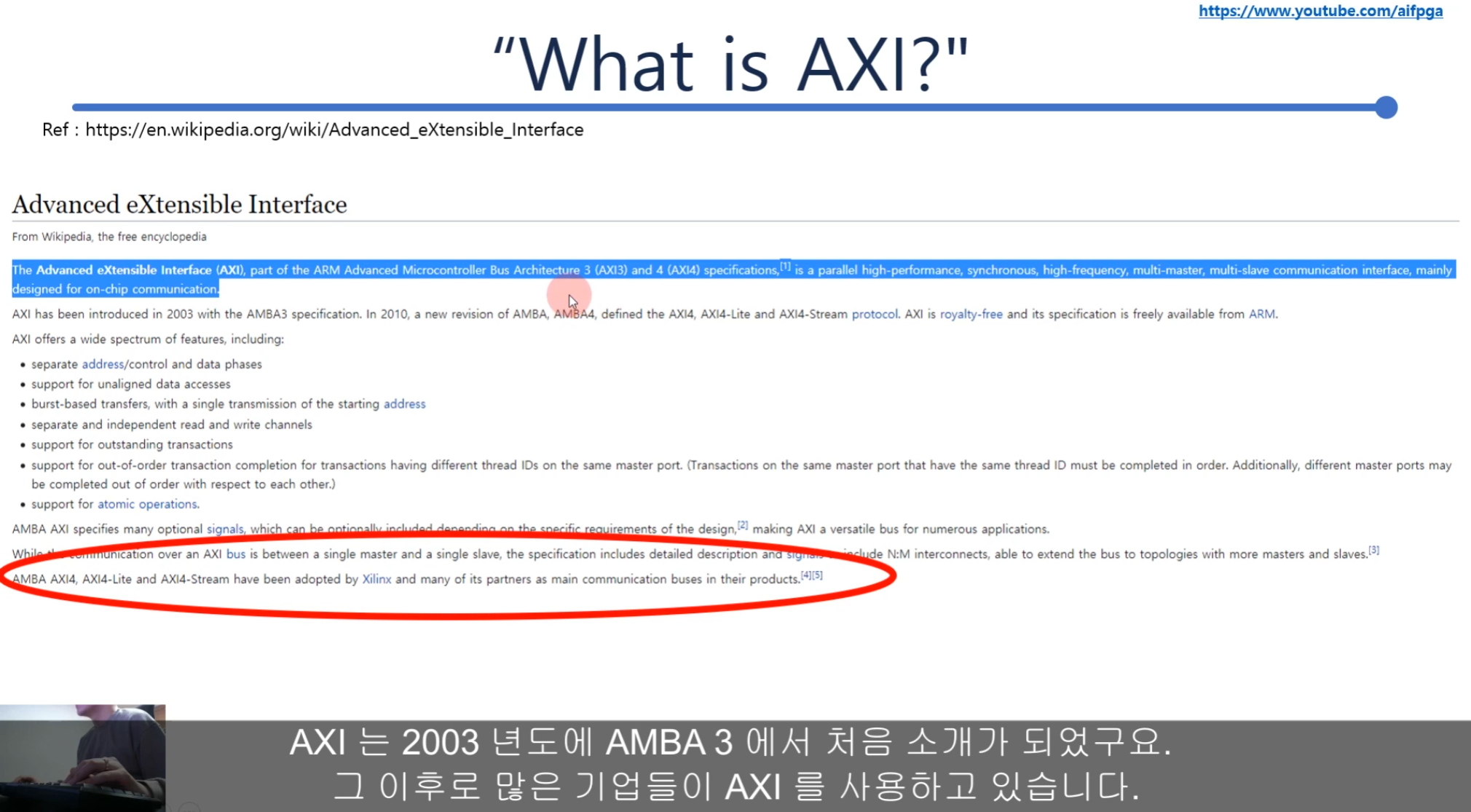

AMBA = Advanced Microcontroller Bus Architecture
AXI = Advanced eXtensible Interface
https://rubber-tree.tistory.com/entry/IP-%EC%84%A4%EA%B3%84-AXI4-Lite-Interface-%EB%9E%80
[IP 설계] AXI4-Lite Interface 란?
지난 포스팅에서 IP 설계의 중요성에 대해 언급했다. 우리가 FPGA 칩을 통해 원하는 어플리케이션을 구현하기 위해서는 해당 기능을 수행하는 IP를 설계해야 한다. 그리고 그 IP의 상태를 읽고 쓰
rubber-tree.tistory.com
---
Arm training link
developer.arm.com/architectures/system-architectures/amba/training
---

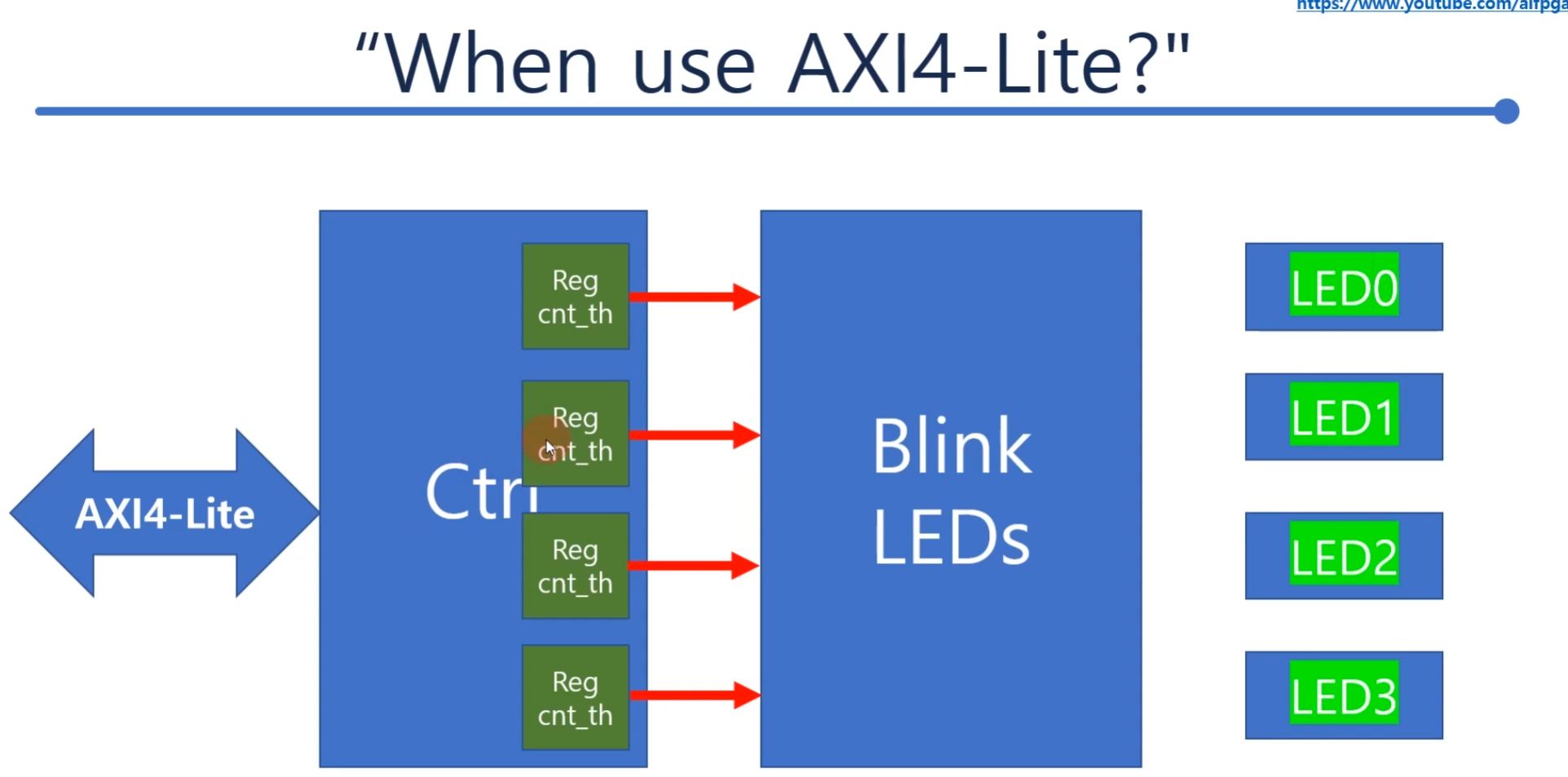

우리가 만들었던 점멸 LED 예제에서
cnt_th를 통해서 점멸 속도에 대해 제어했었는데
이 부분에 대해서 User Side에서 Read 또는 Write하고자 할때
AXI4-Lite와 같은 통신 방법을 사용하면 상태확인/제어할 수 있다.
다른 IP에 대해서 사용하고자 하는 상황을 생각해보자.
---

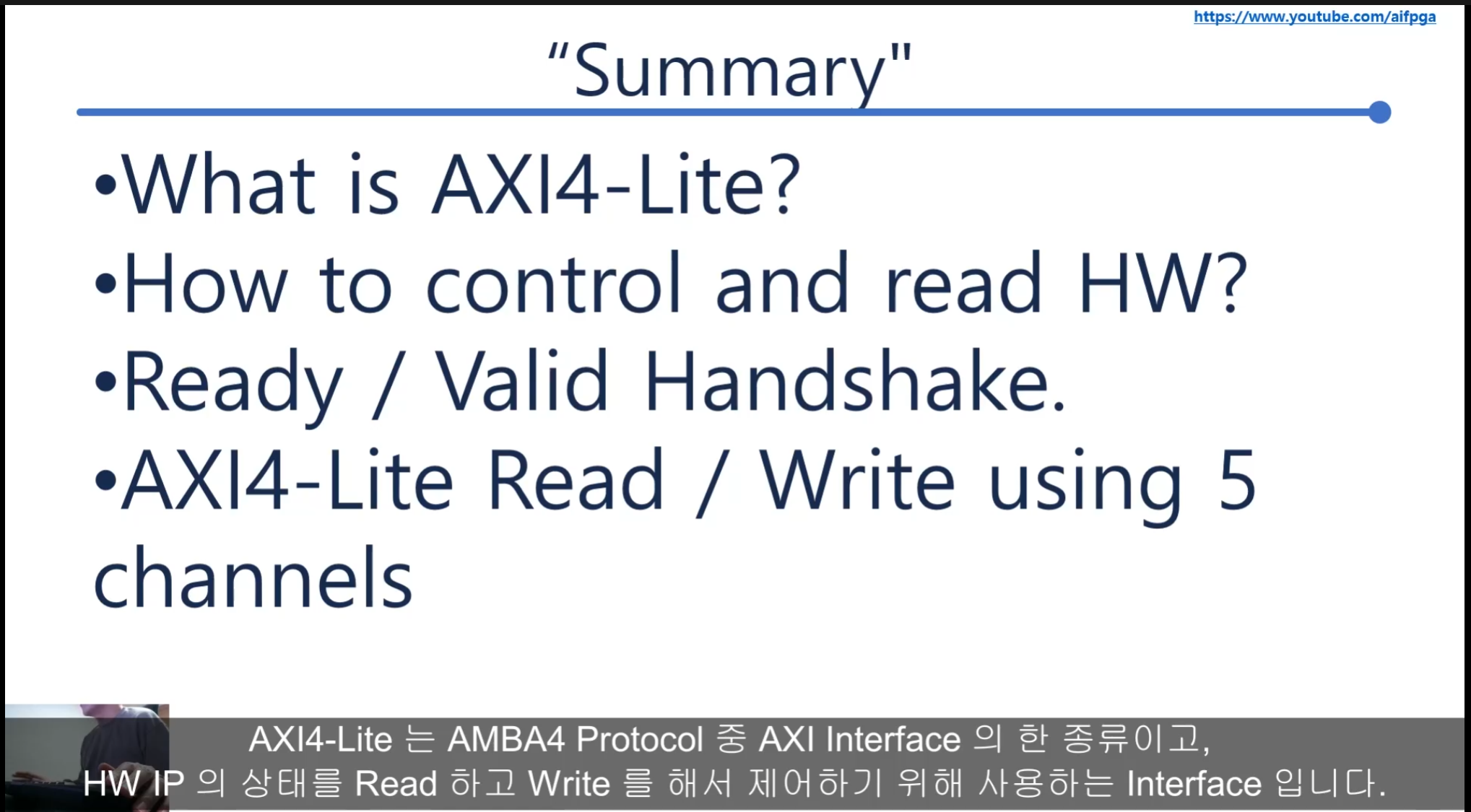

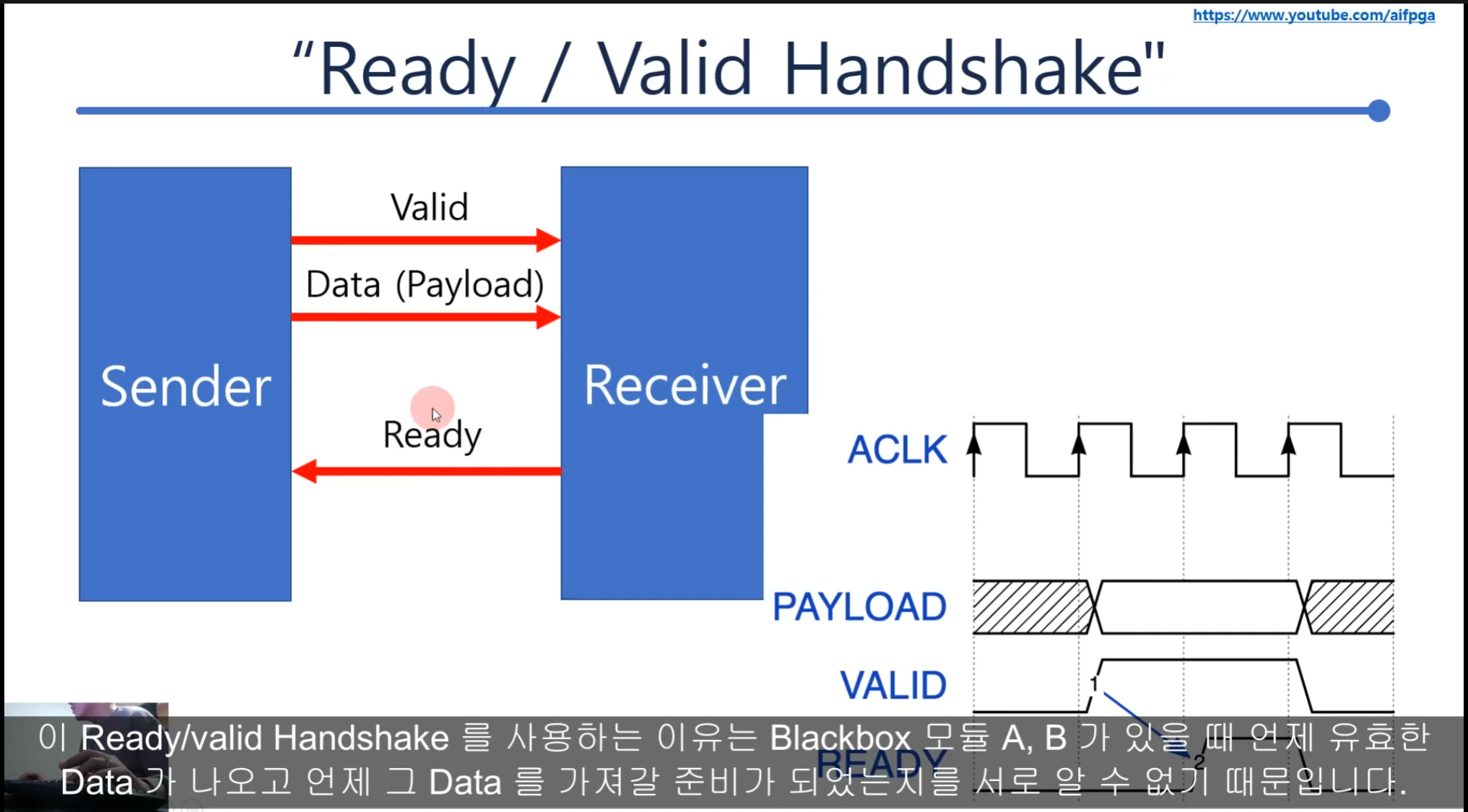

Ready Valid Handshake 방식을 사용한다.
(그냥 Valid와 Ready를 통한 Payload 교환방식)

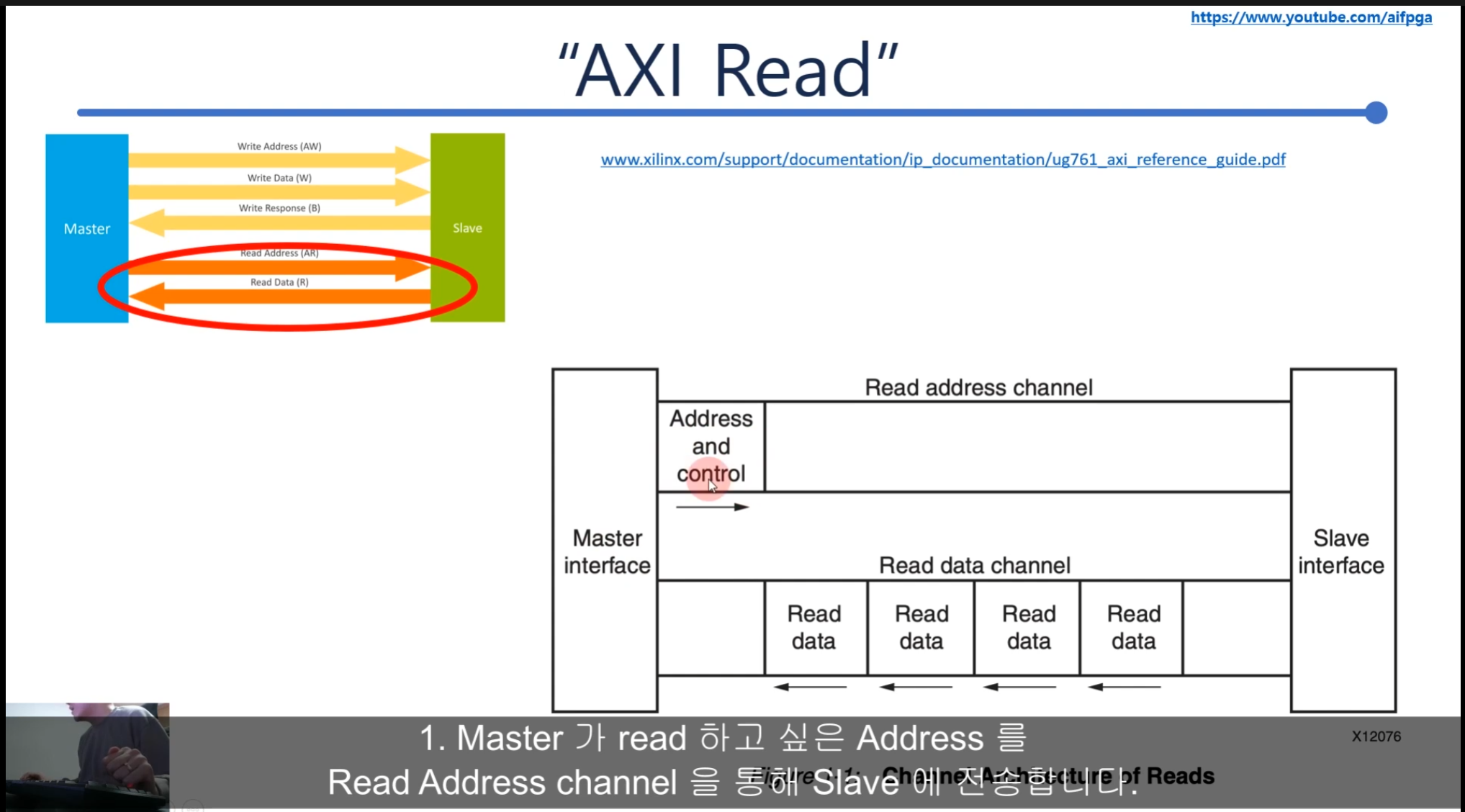

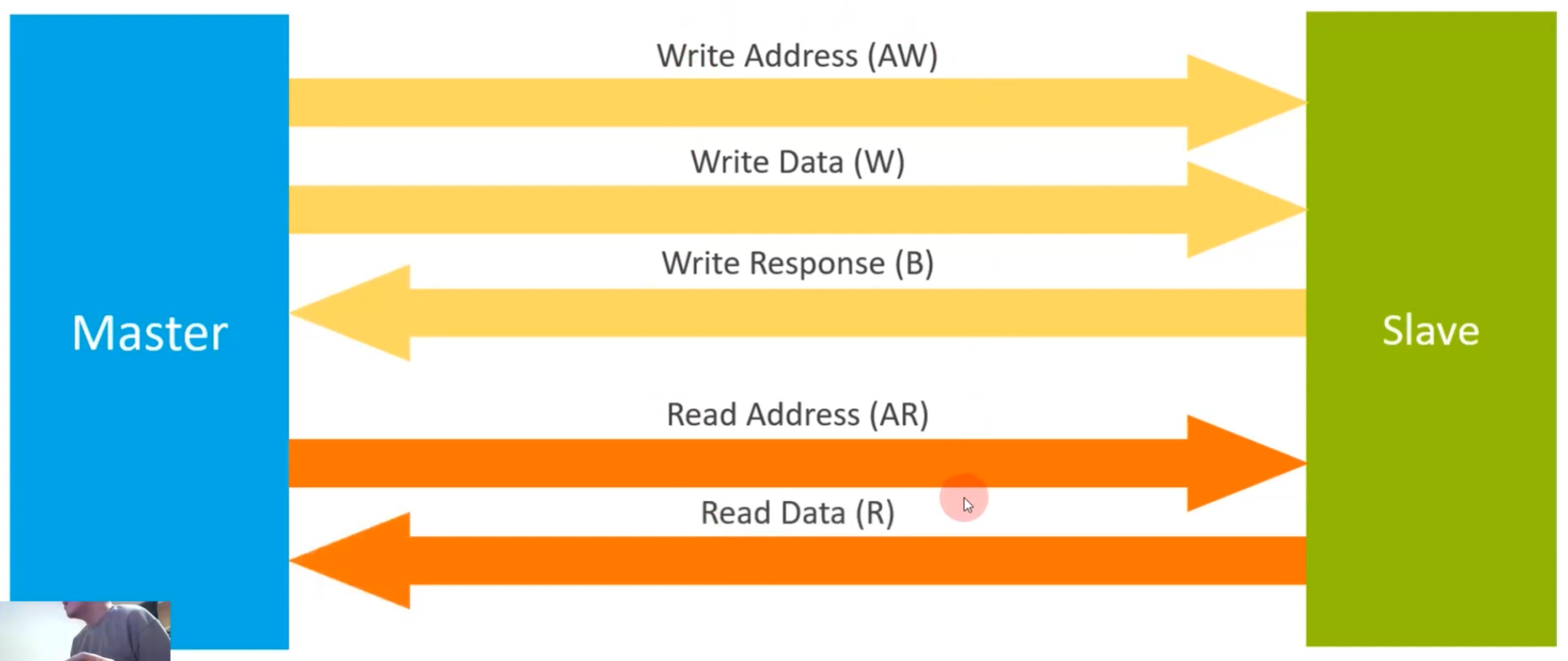

채널이 5개

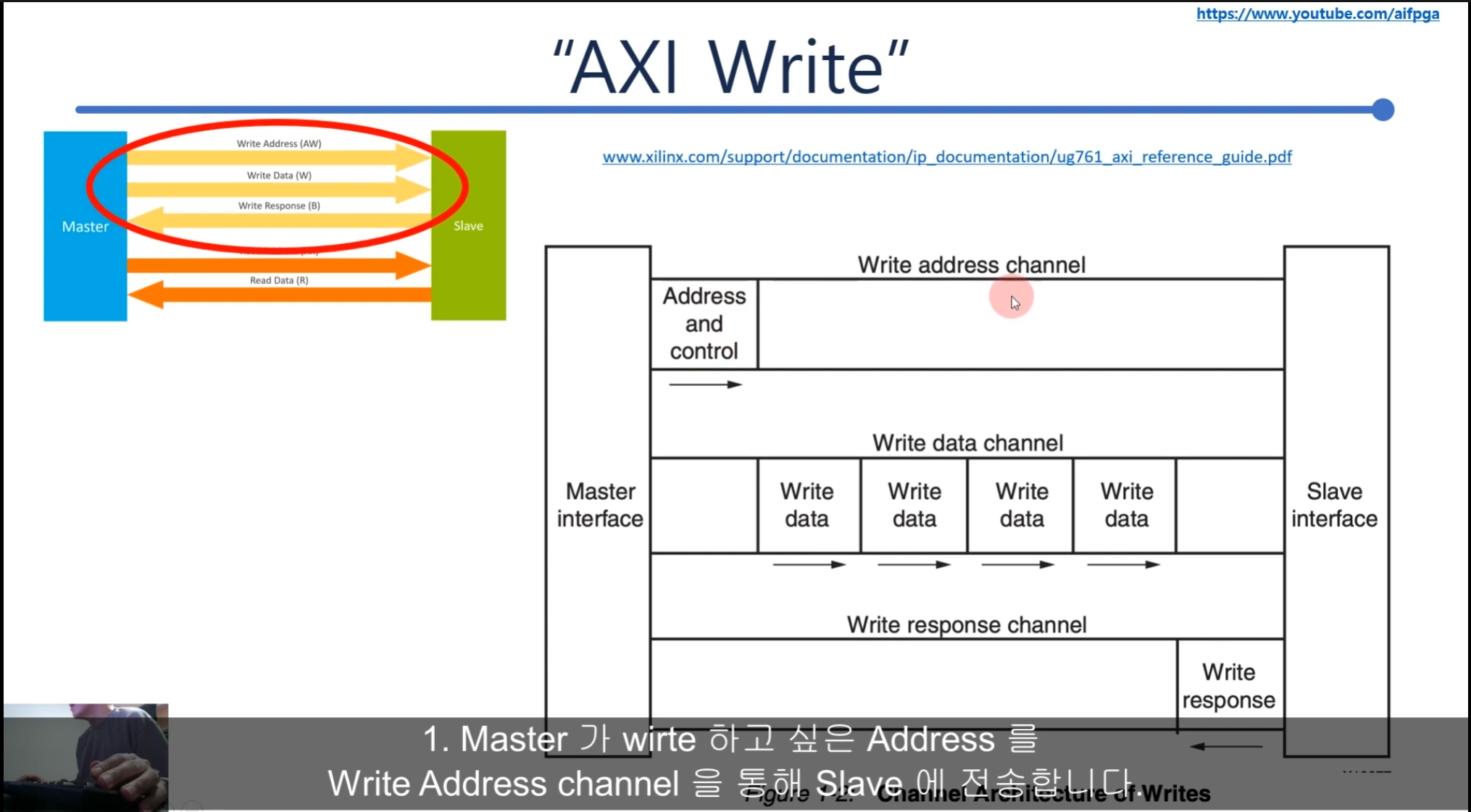

1채널당 1HandShake
Trigger를 발생시키는얘가 Master
---

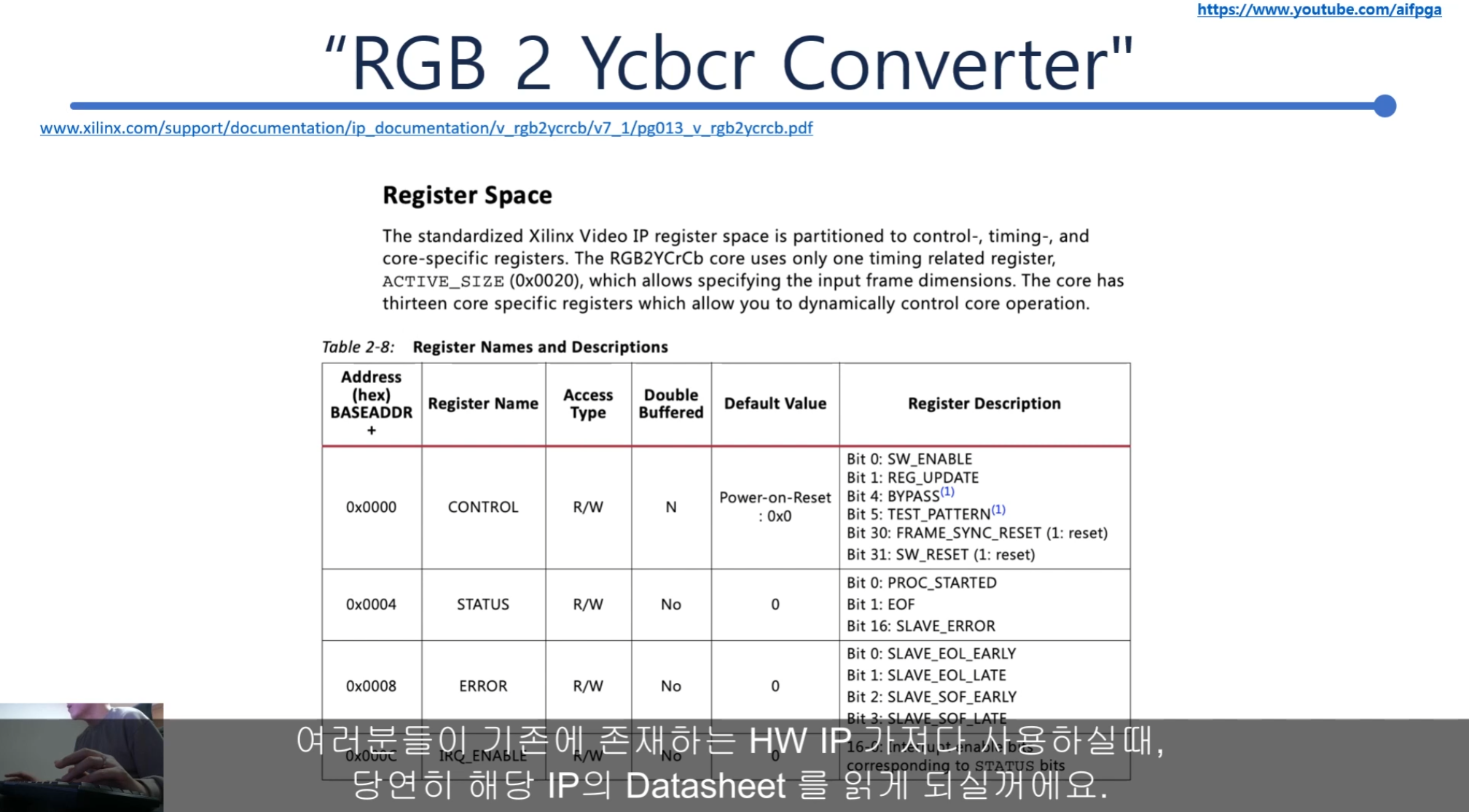

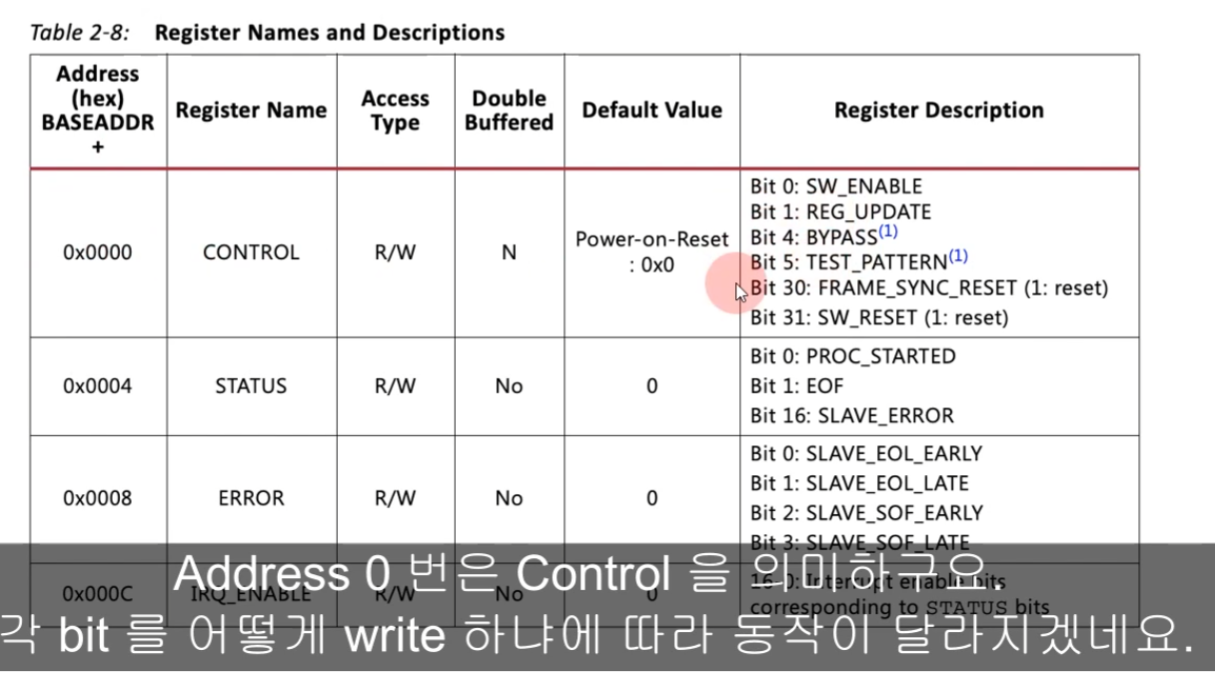

Register Space
