논리회로설계 (복습 10~12)

Lecture 10 : Finite State Machine

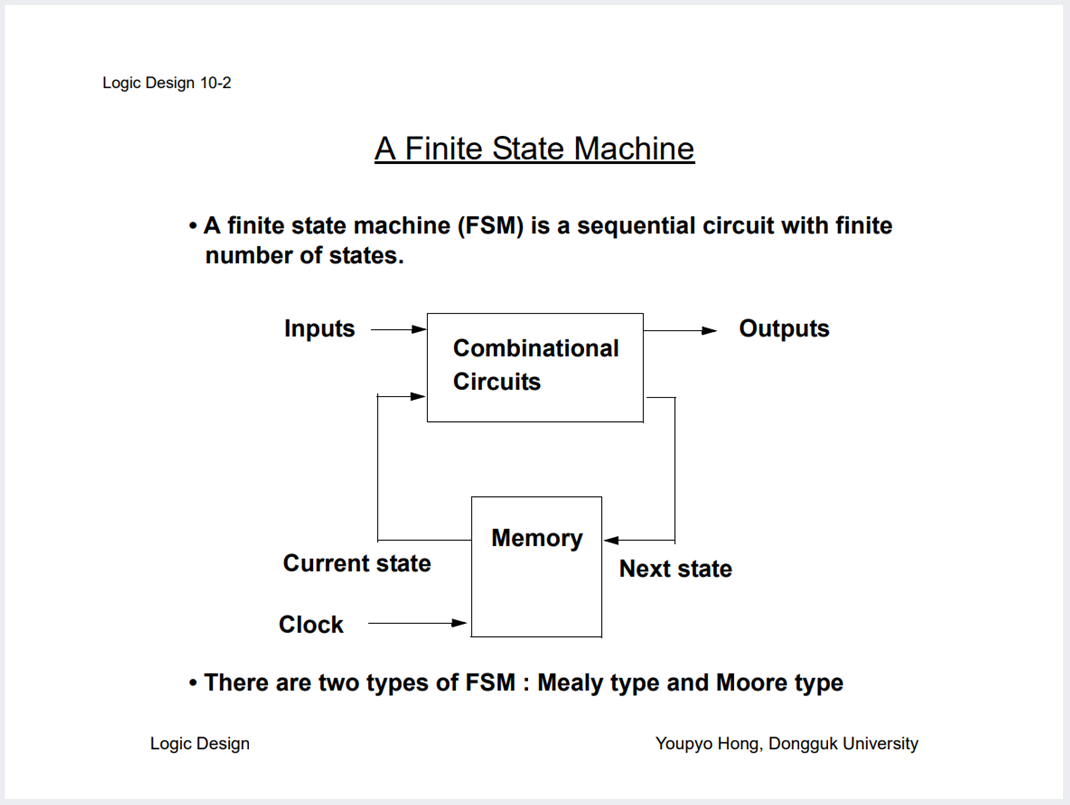

유한상태기계는, 가질 수 있는 상태를 제한하며, 밀리머신과 무어머신이 있다.

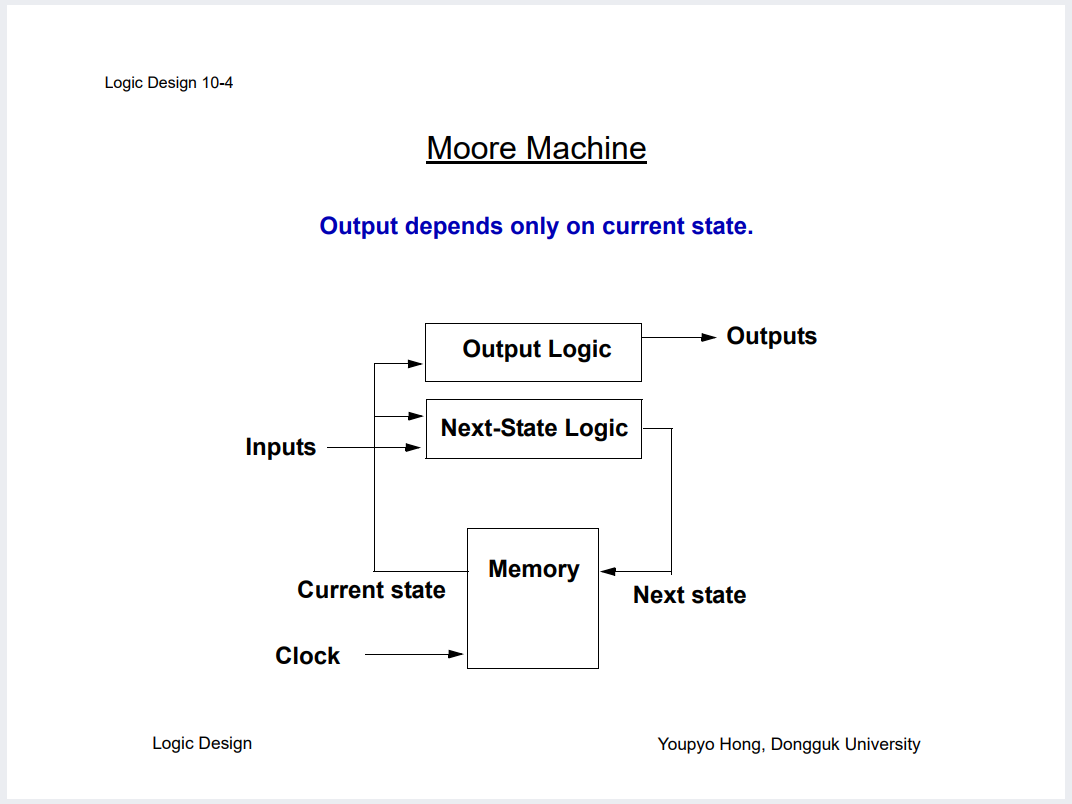

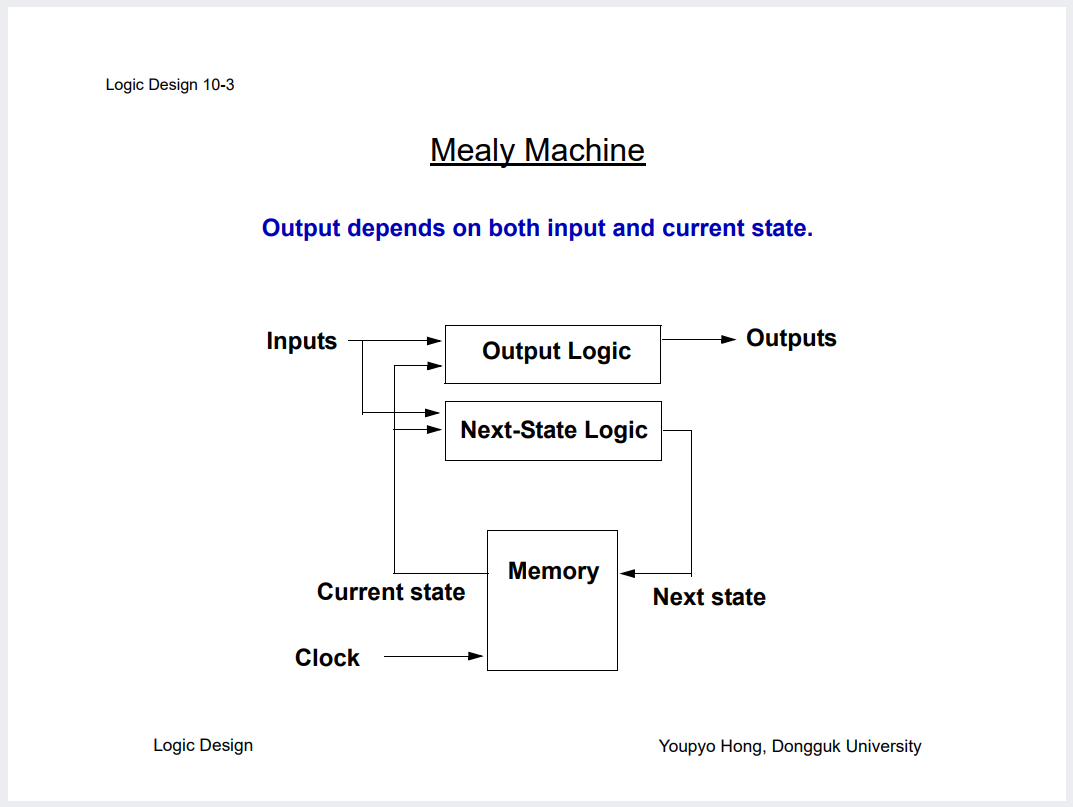

밀리머신은 현재상태 그리고 입력 두가지에 모두 종속되며, 무어머신은 현재 상태에만 종속된다.

(하지만, 자세히 들여다보면 두 디자인패턴 모두 Inputs이 Next-State Logic에 삽입되는 것을 알 수 있다.)

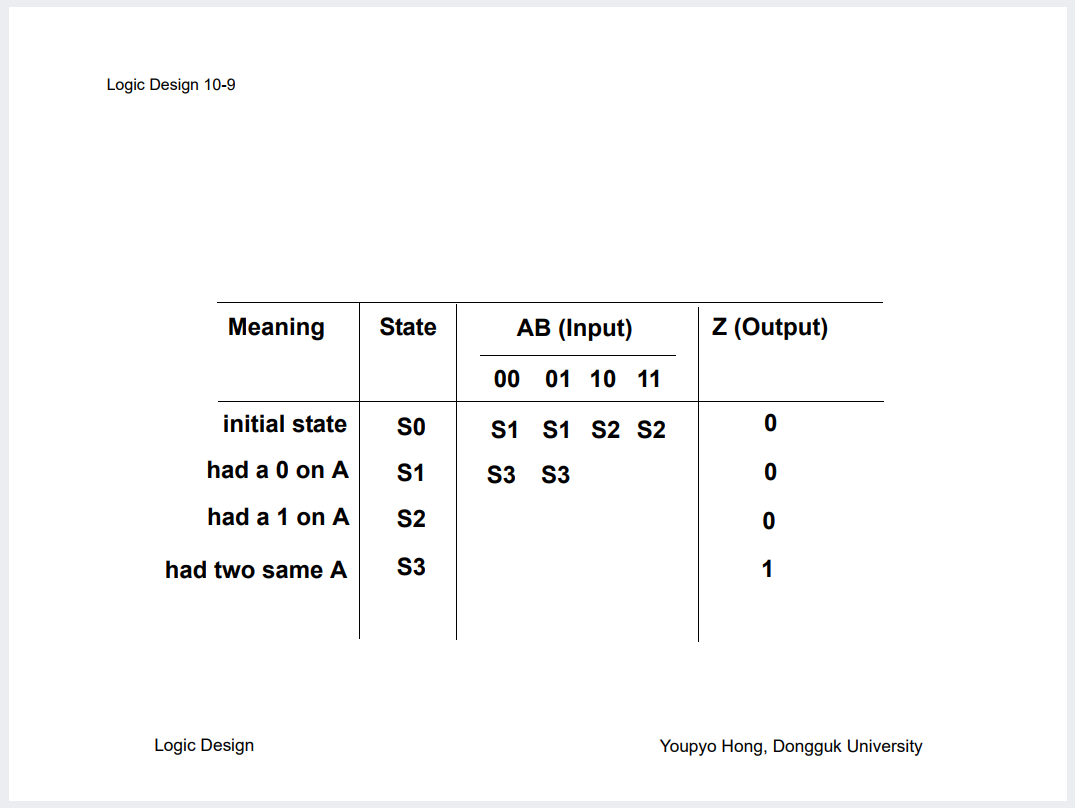

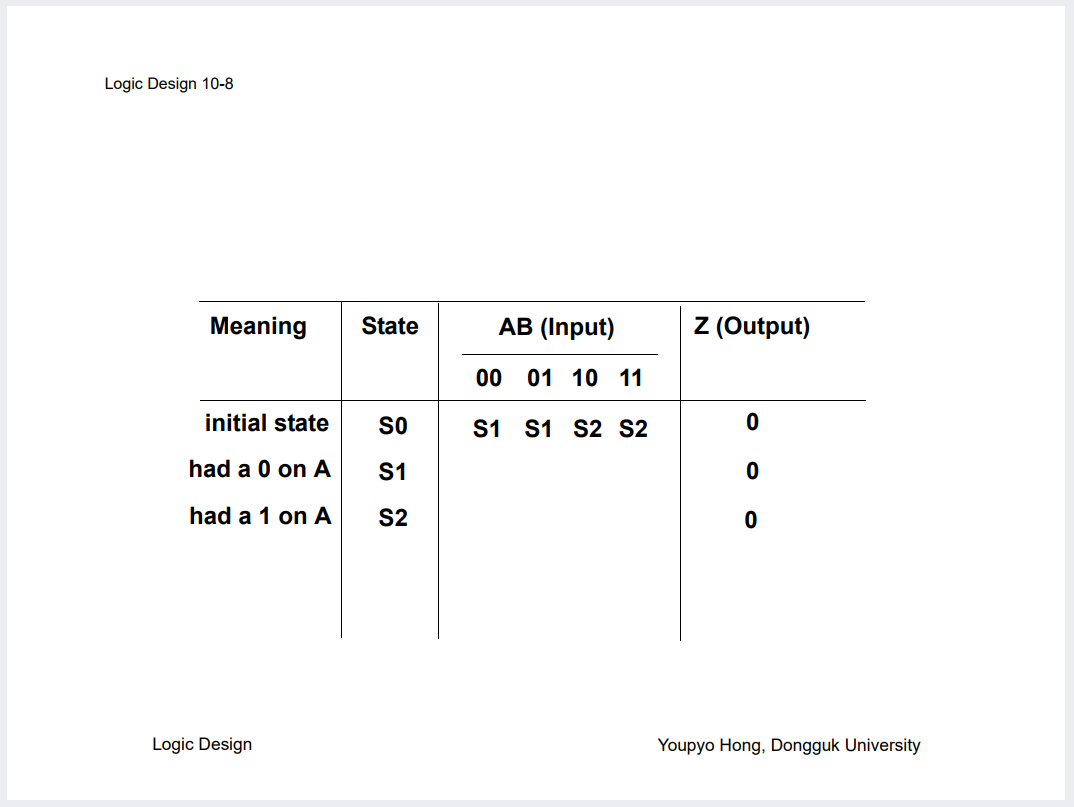

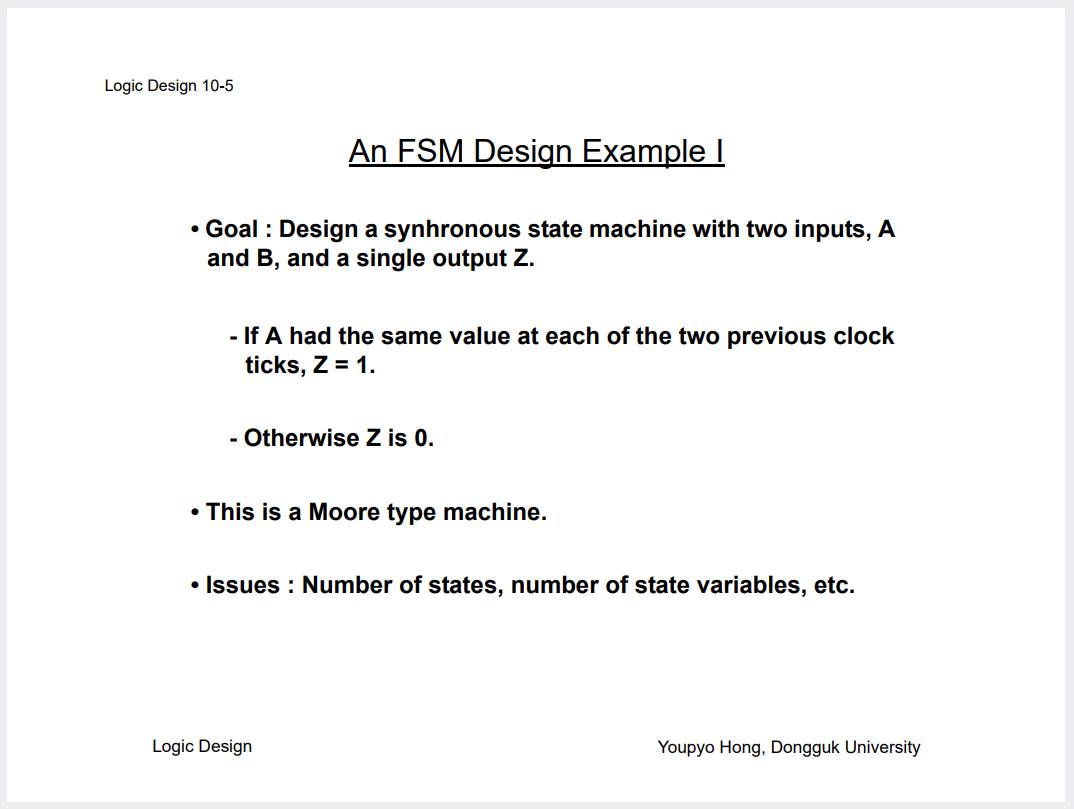

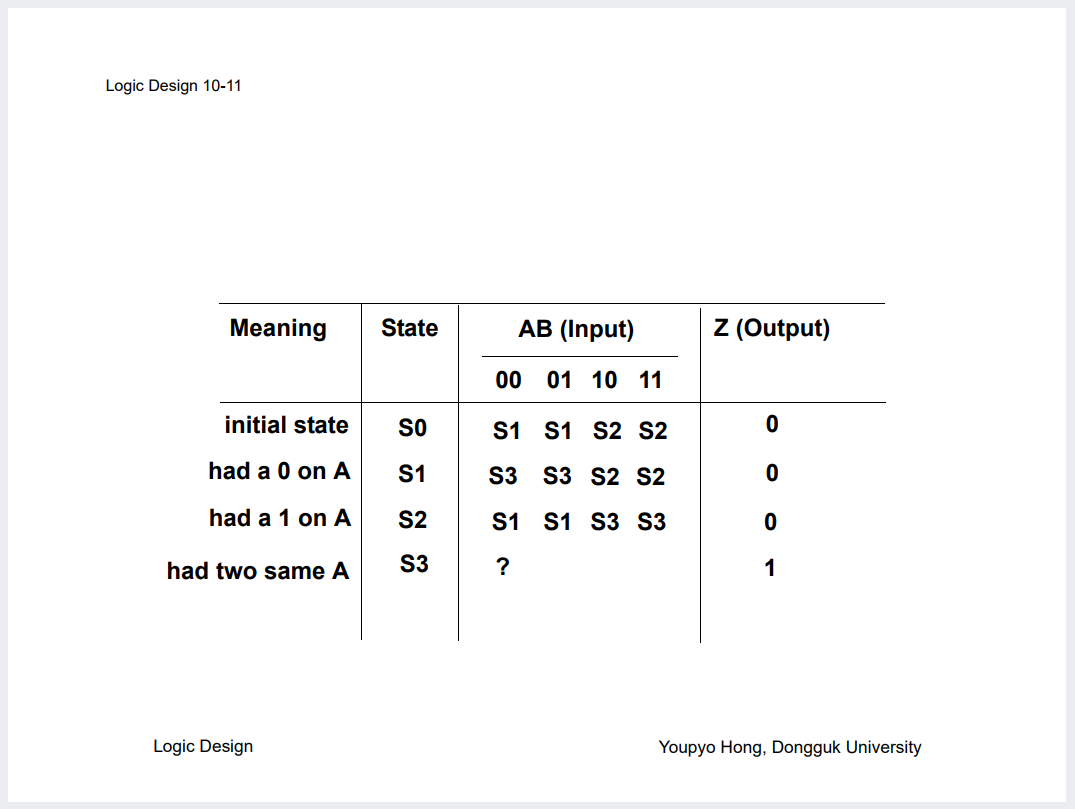

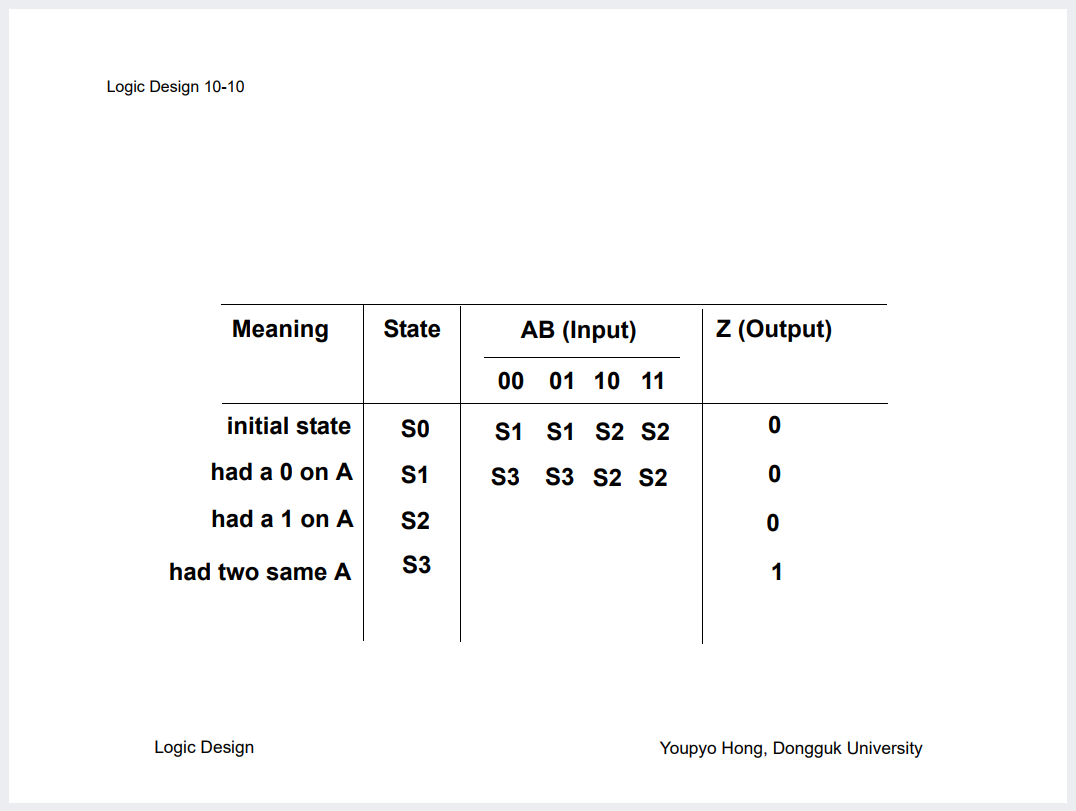

무어머신 한 가지를 예시로 살펴보도록 하자.

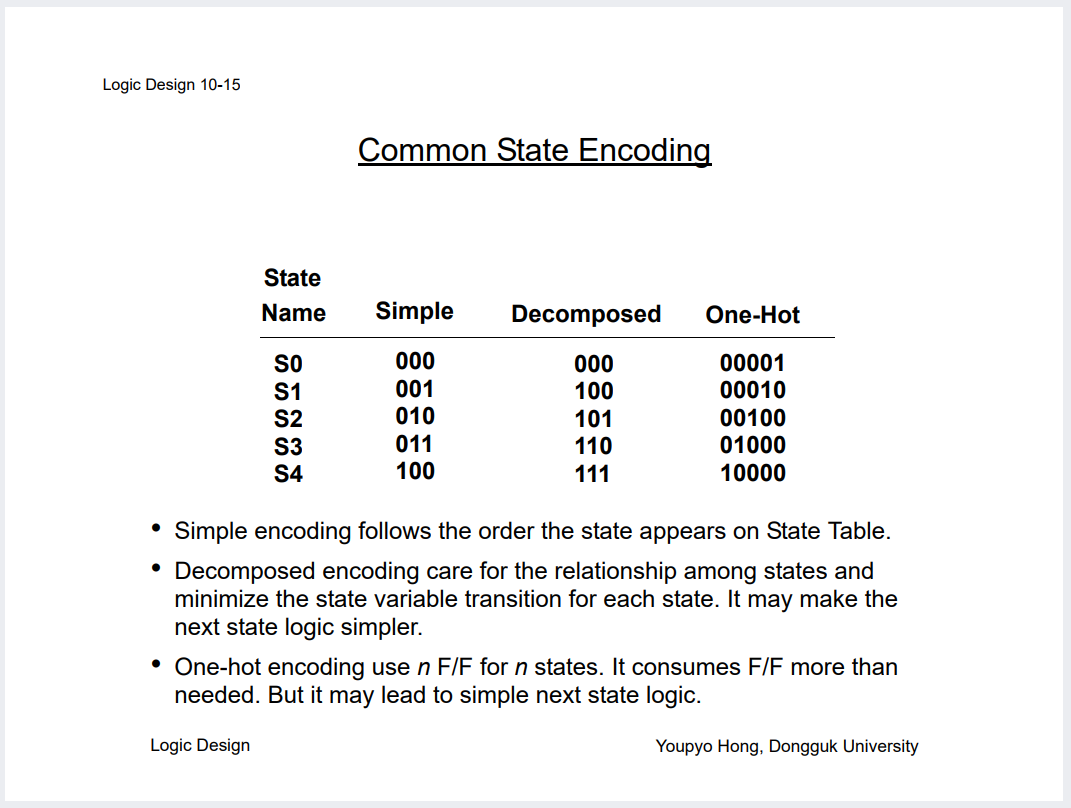

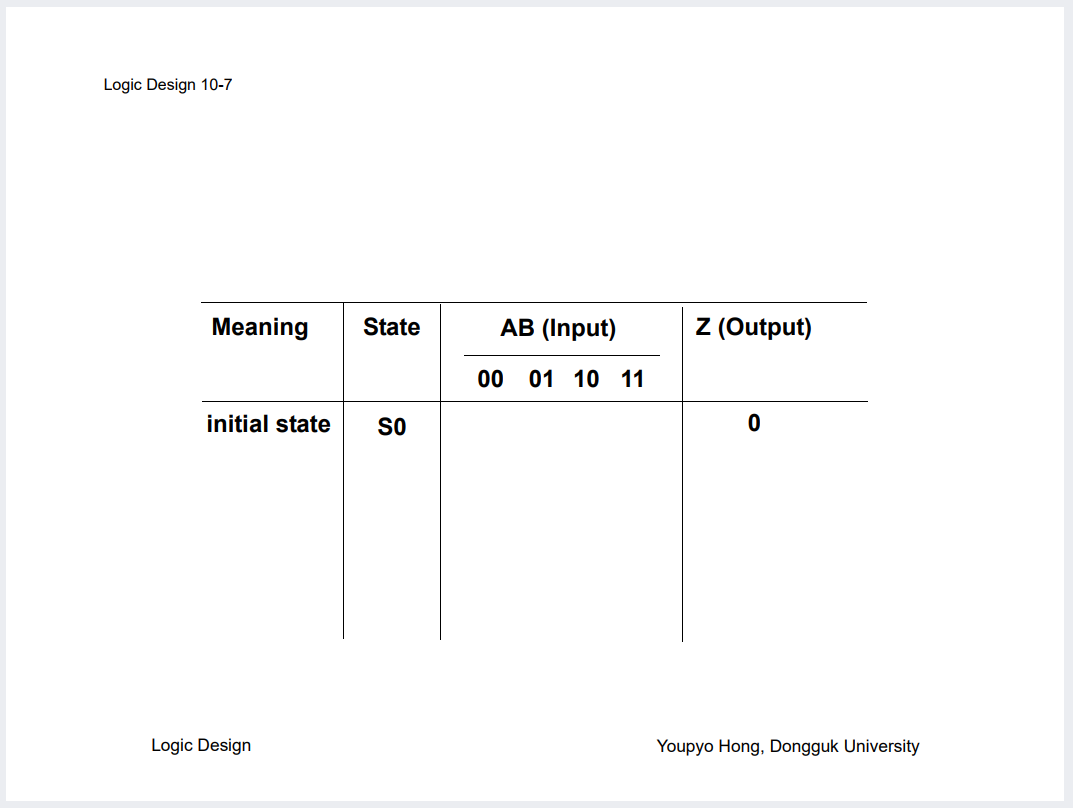

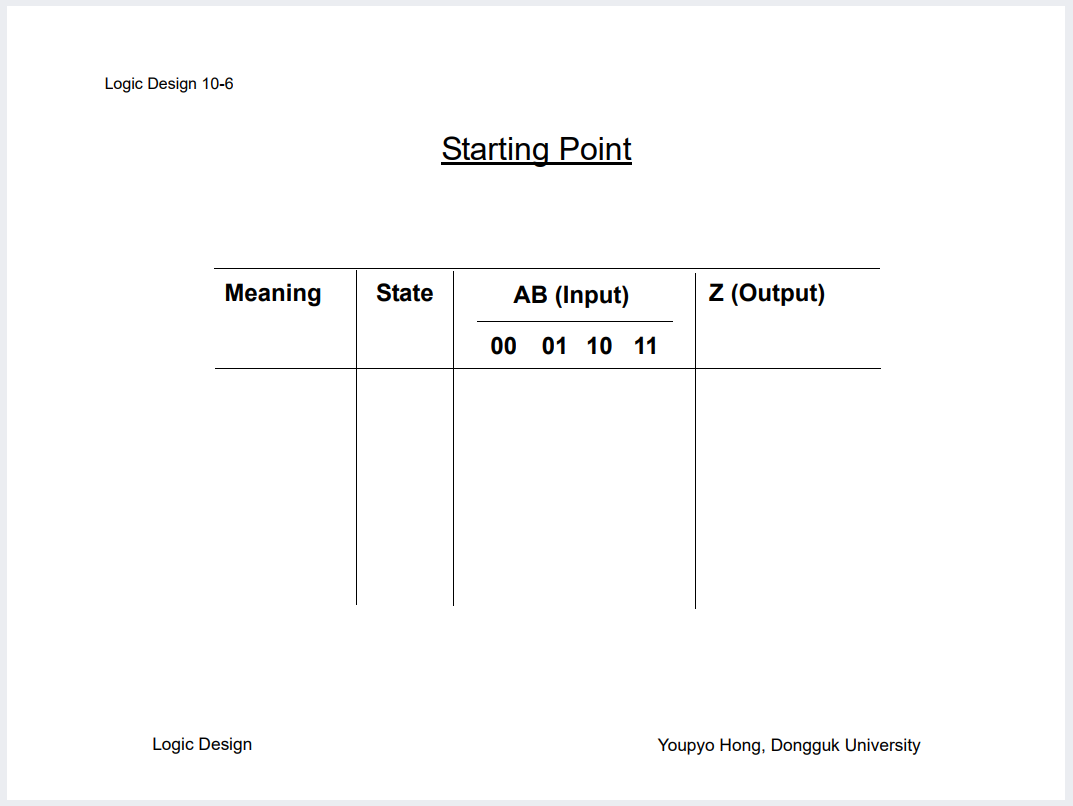

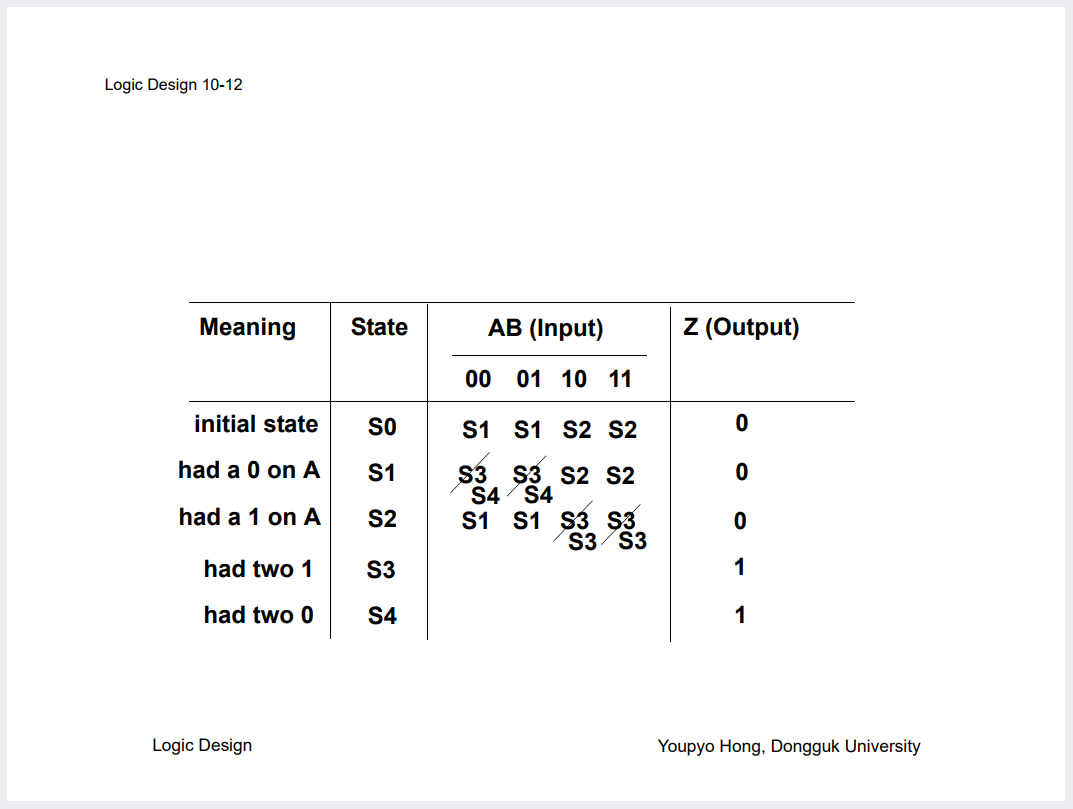

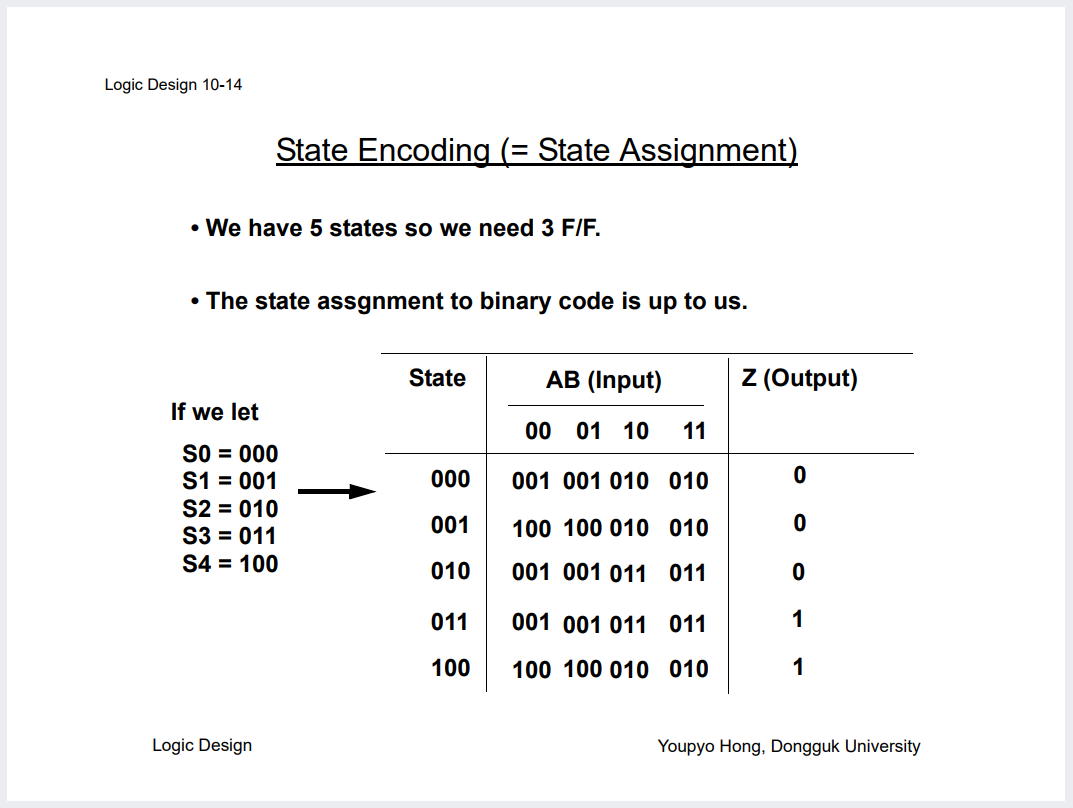

자 그럼 S0, S1, S2, S3, S4 라는 5개의 상태를 통해, Encoding의 과정을 거쳐보도록하자.

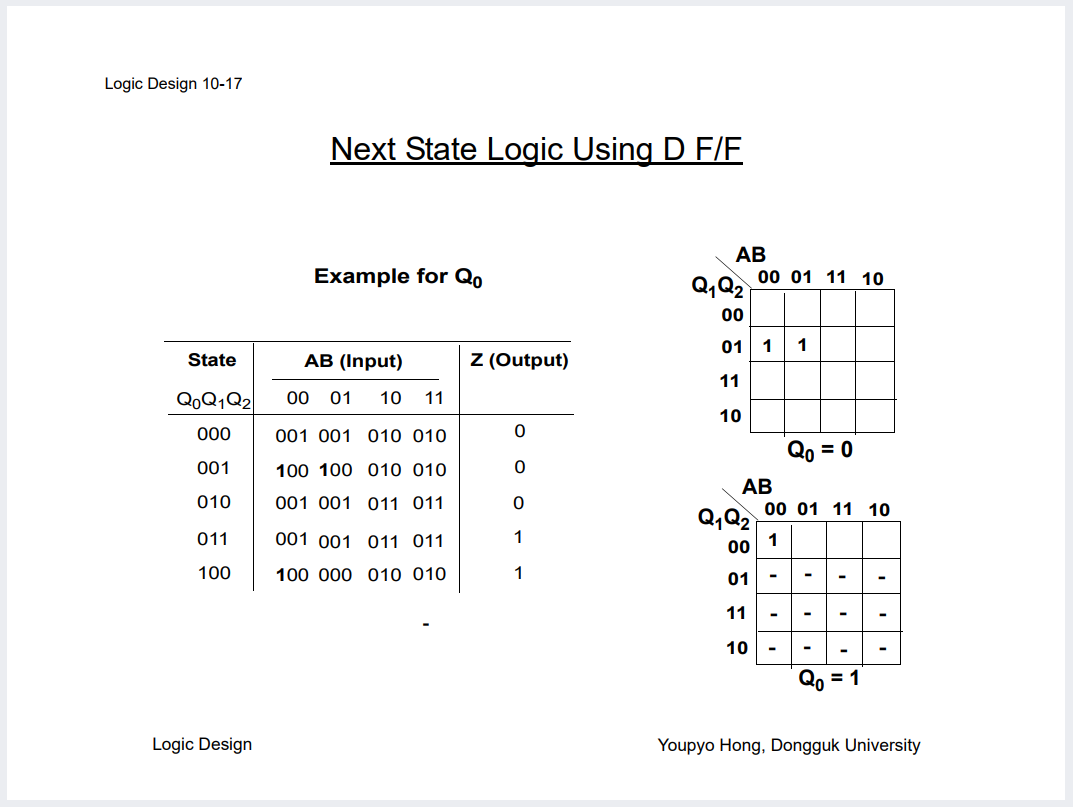

그런데, 이때 이 상태를 Encoding 할 수 있는 방법으로는 Simple, Decomposed, One-Hot등 방법이 존재한다.

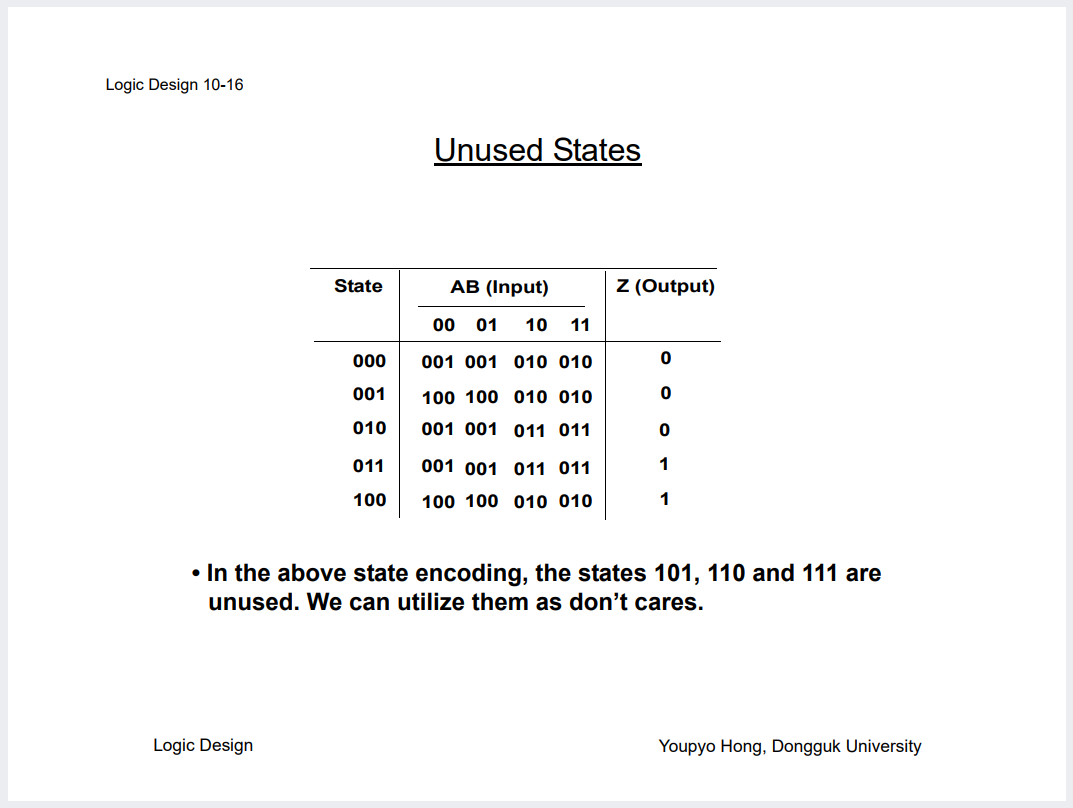

사용하지 않은 상태들은 don't cares 처리된다.

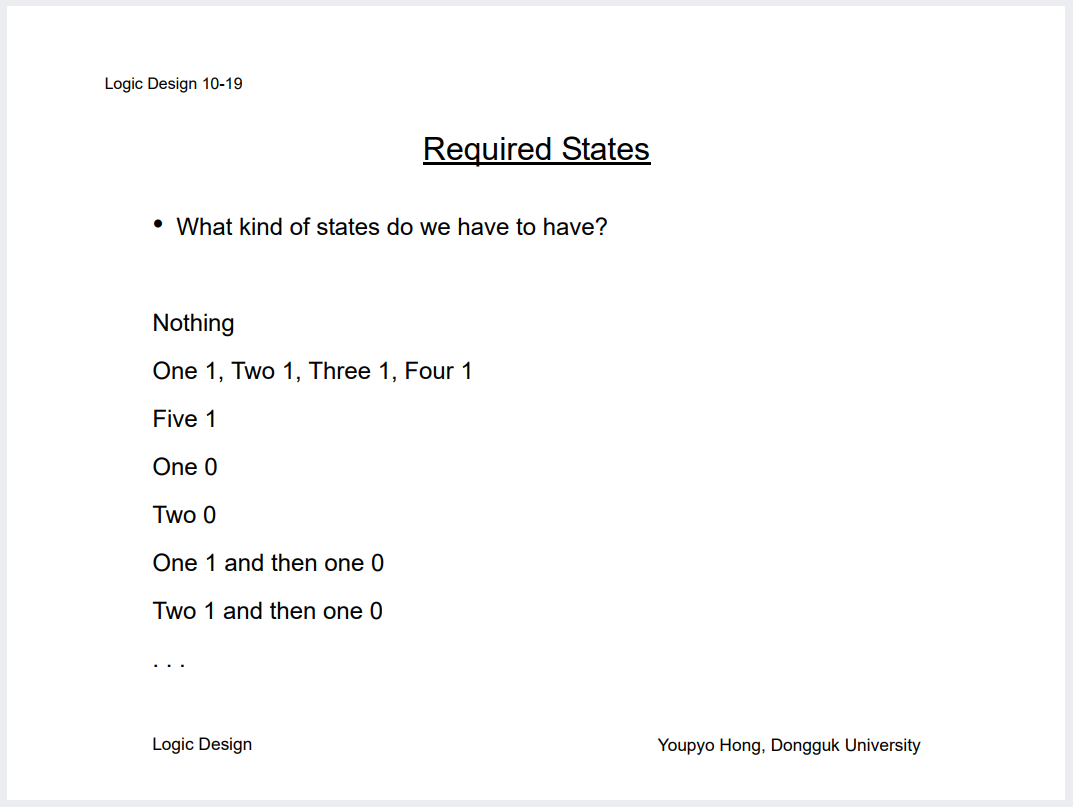

두번째 예시를 살펴보도록 하자. 이건 밀리머신이다. 밀리머신은 synchronouse 하다.

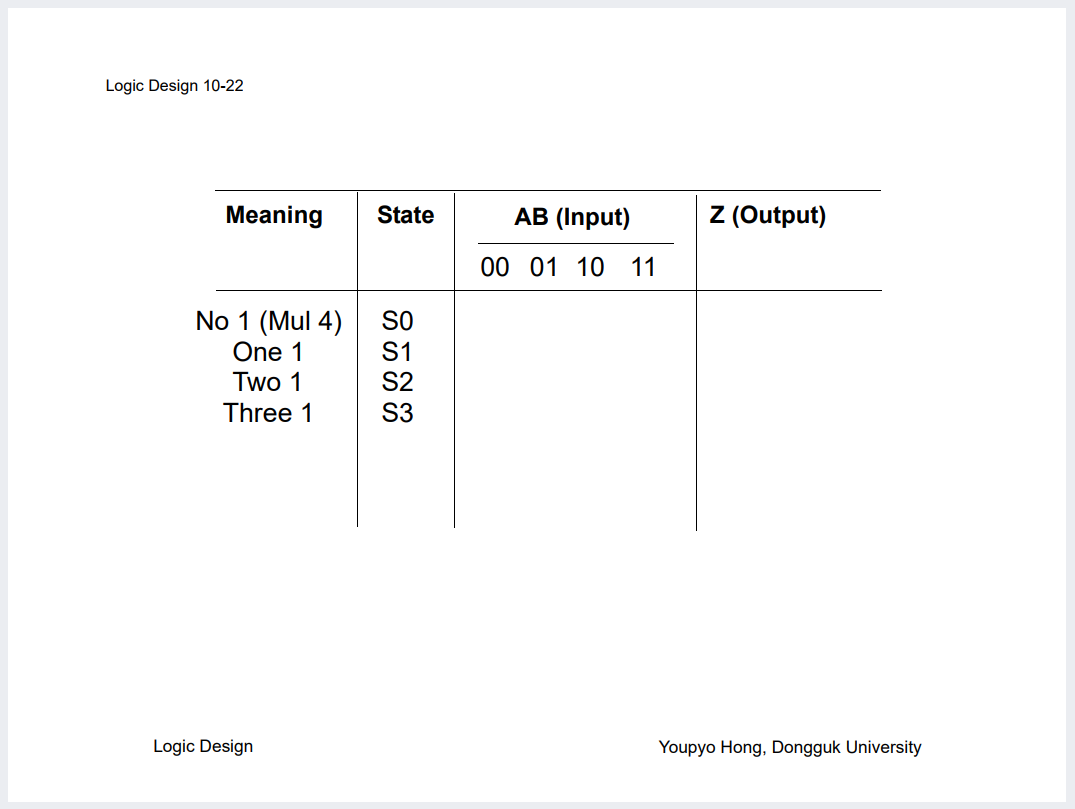

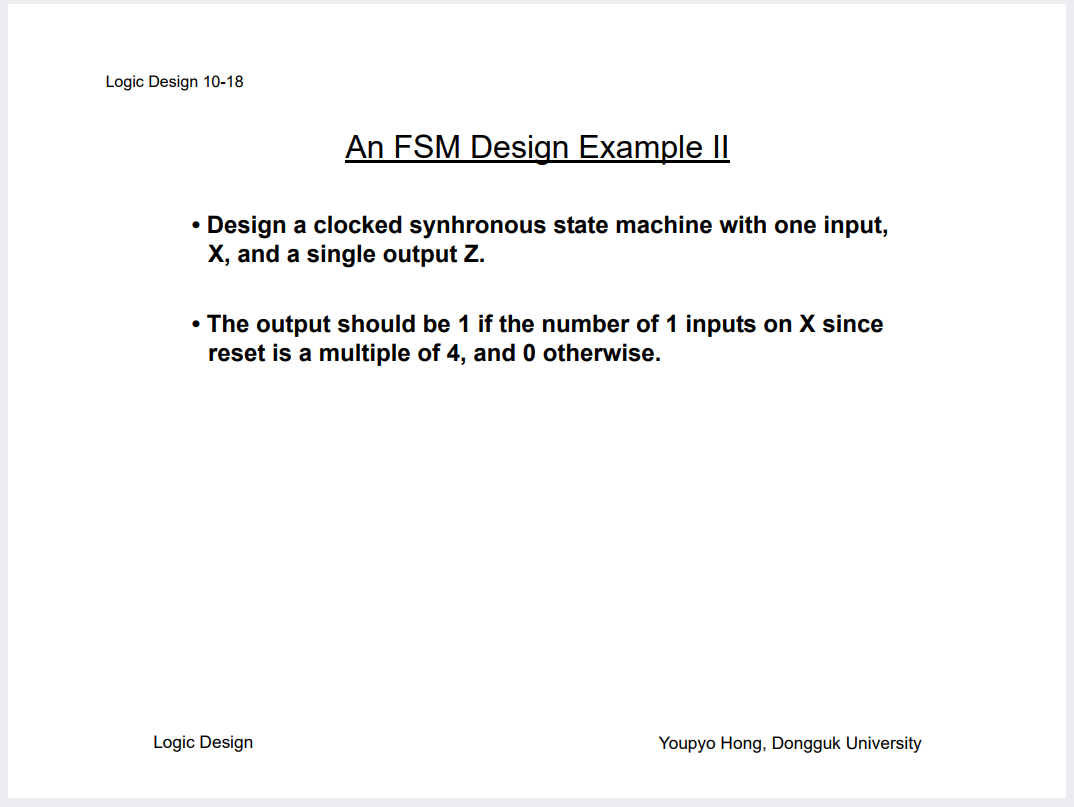

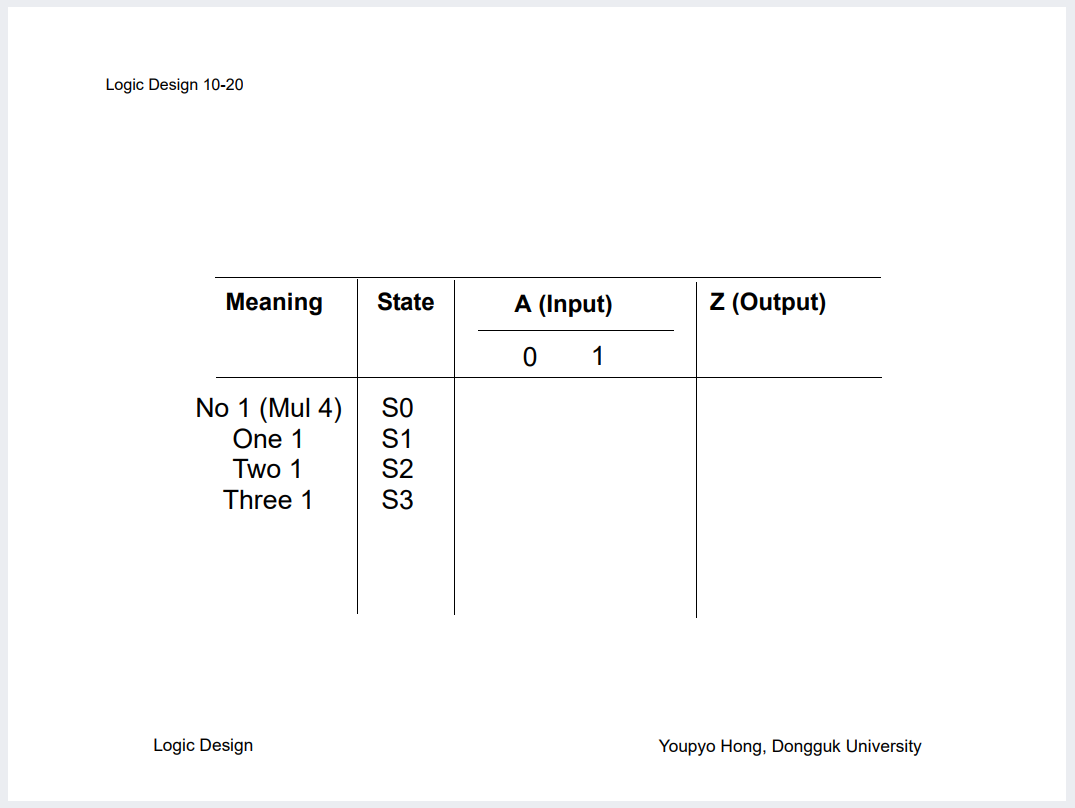

이 예시는 하나의 변수로부터 영향을 받는다.

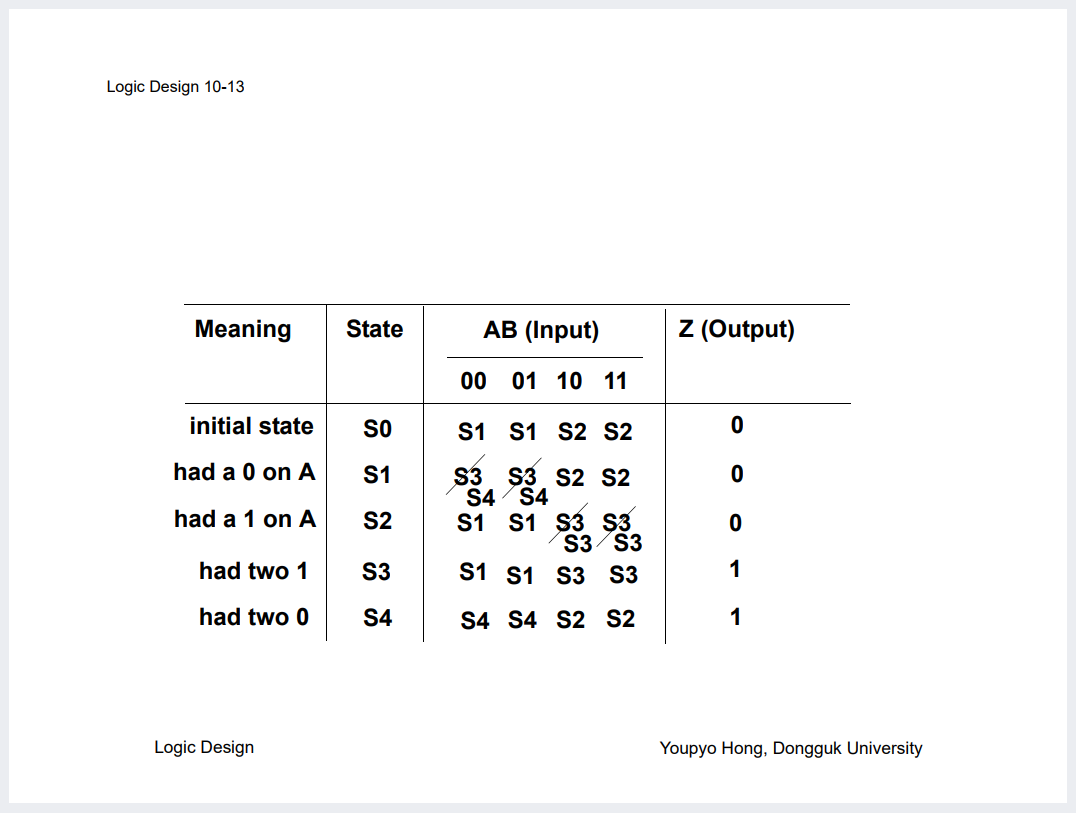

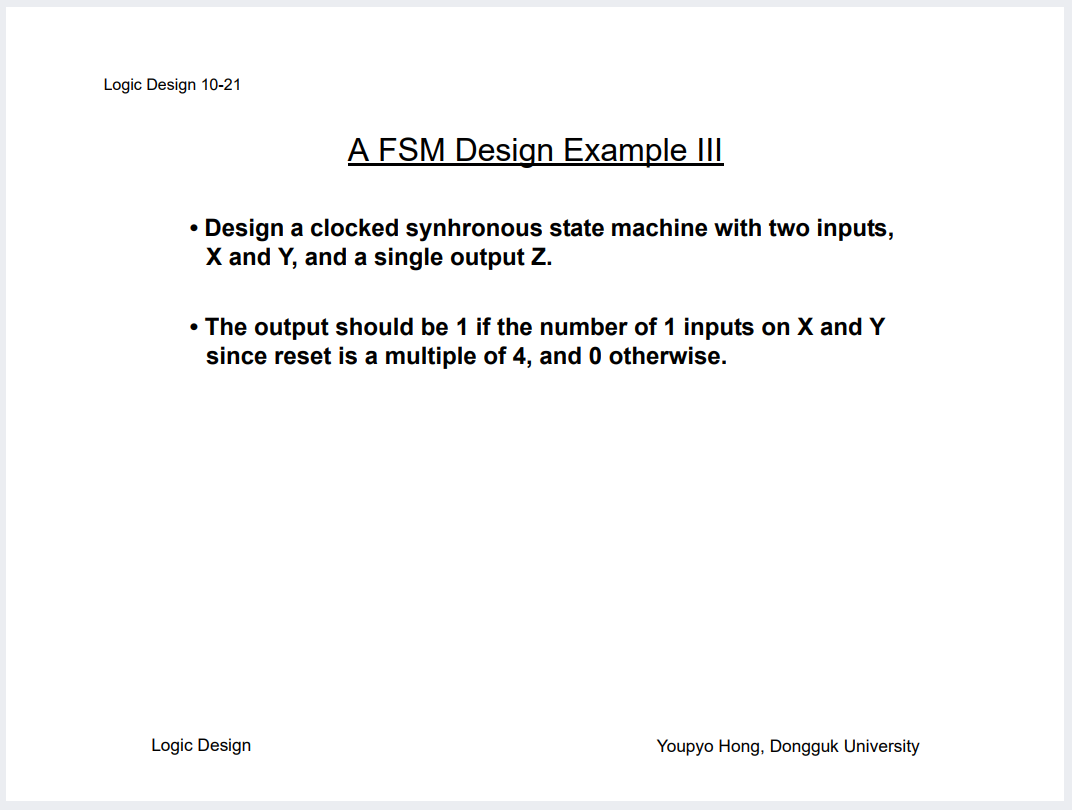

이 예시는 두개의 변수로부터 영향을 받는다.

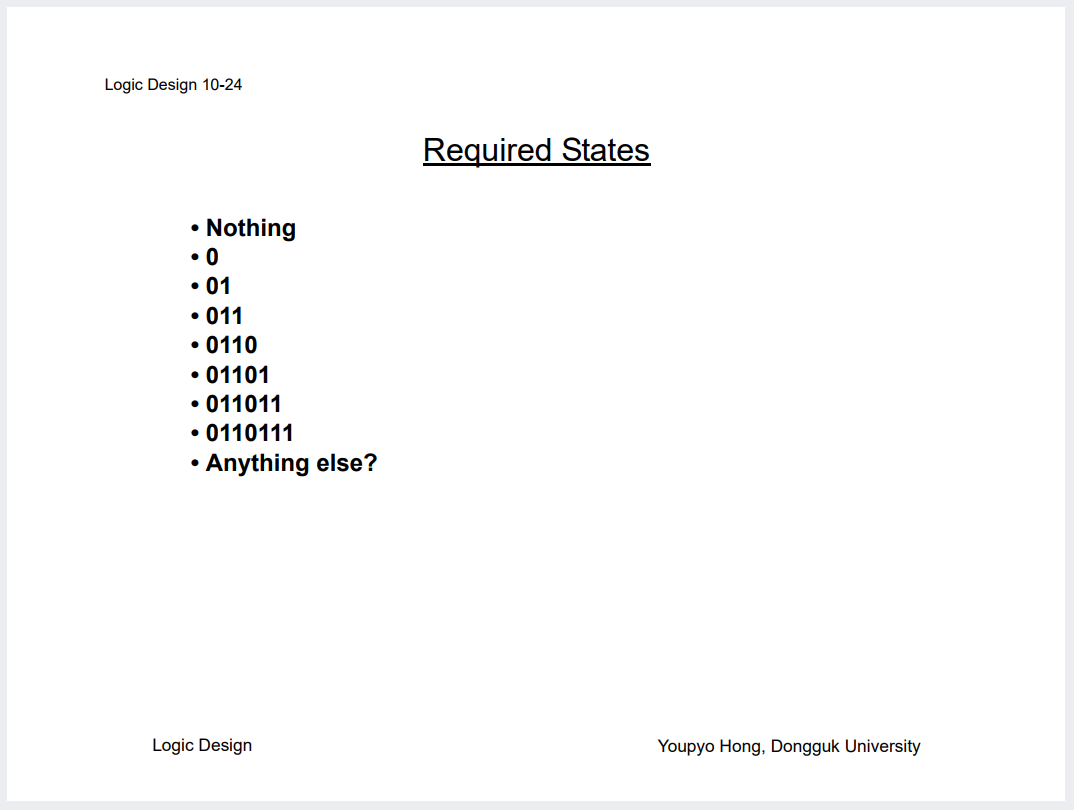

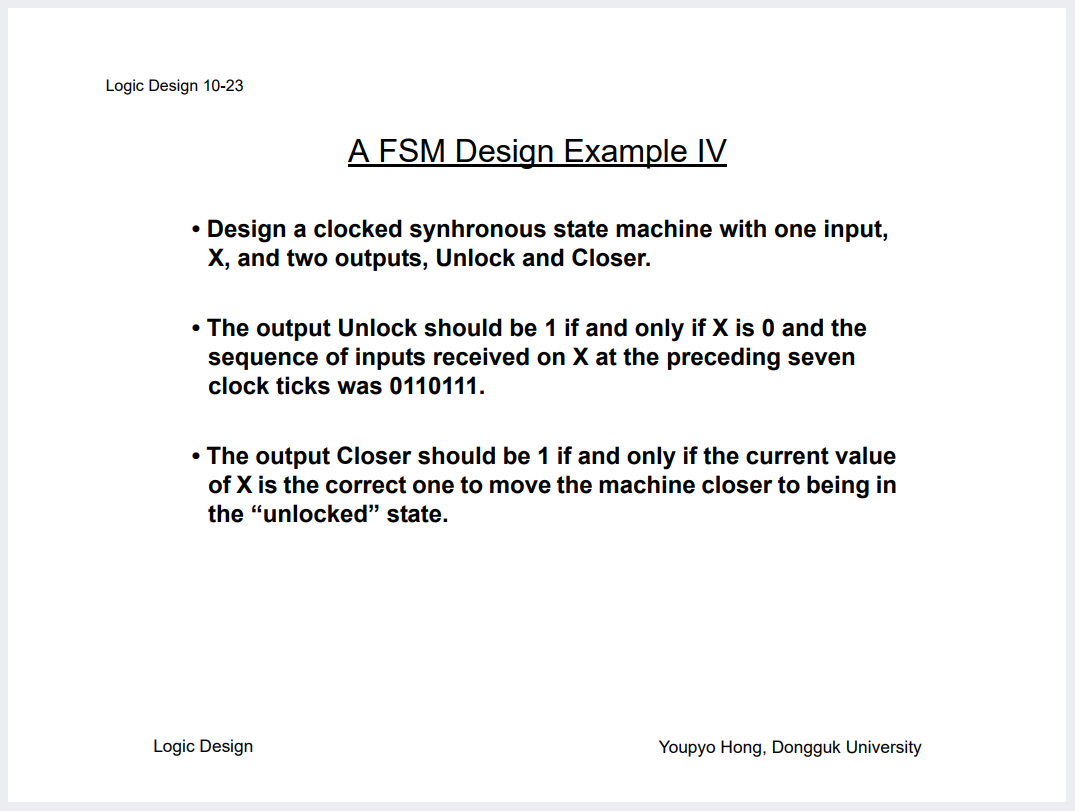

연속된 7개의 숫자가 들어와야 잠금/잠금해제가 되는 자물함이 있다고 하는 예시이다.

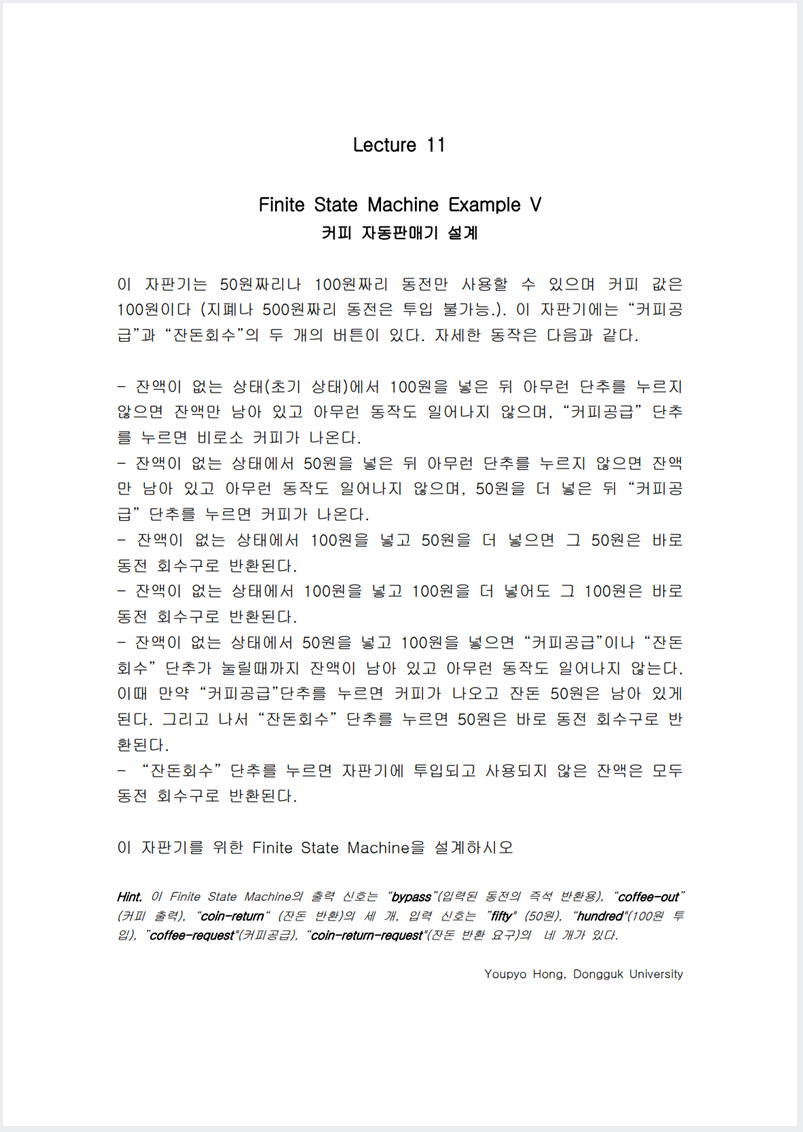

Lecture 11 : Finite State Machine Example Design

이건 직접 풀어보도록 하자. 베릴로그로 결과값 해석하는 과정까지 모두.



Lecture 12 : Memory

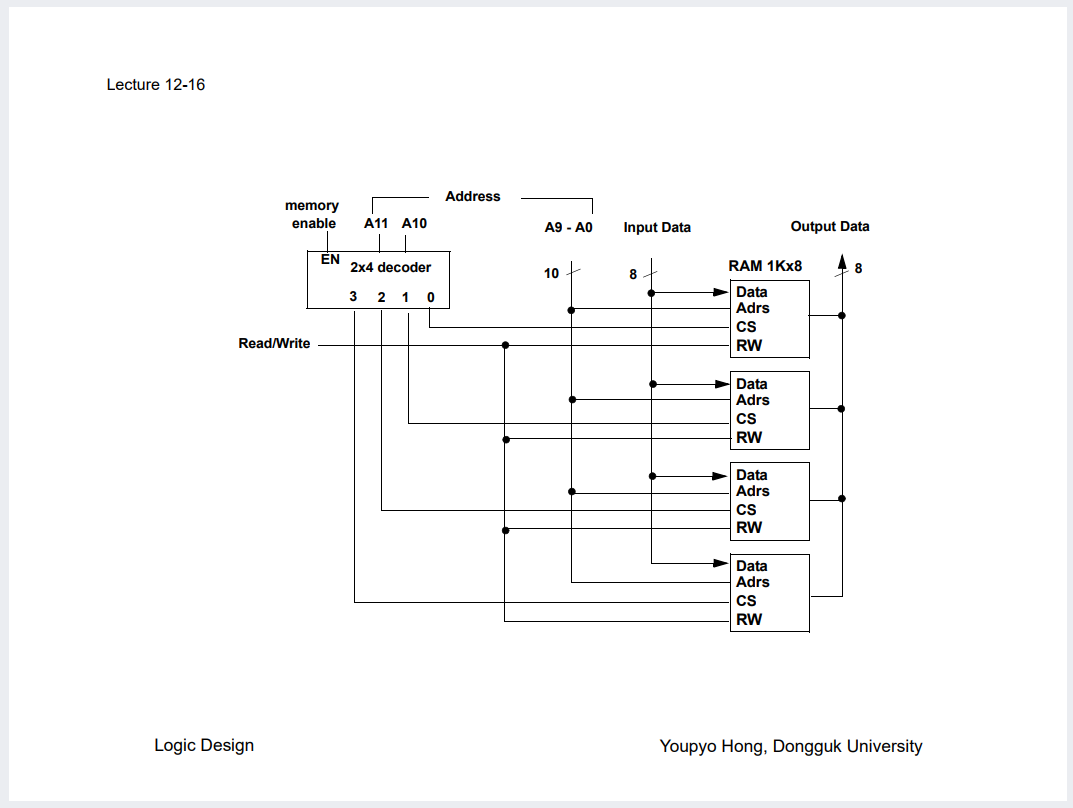

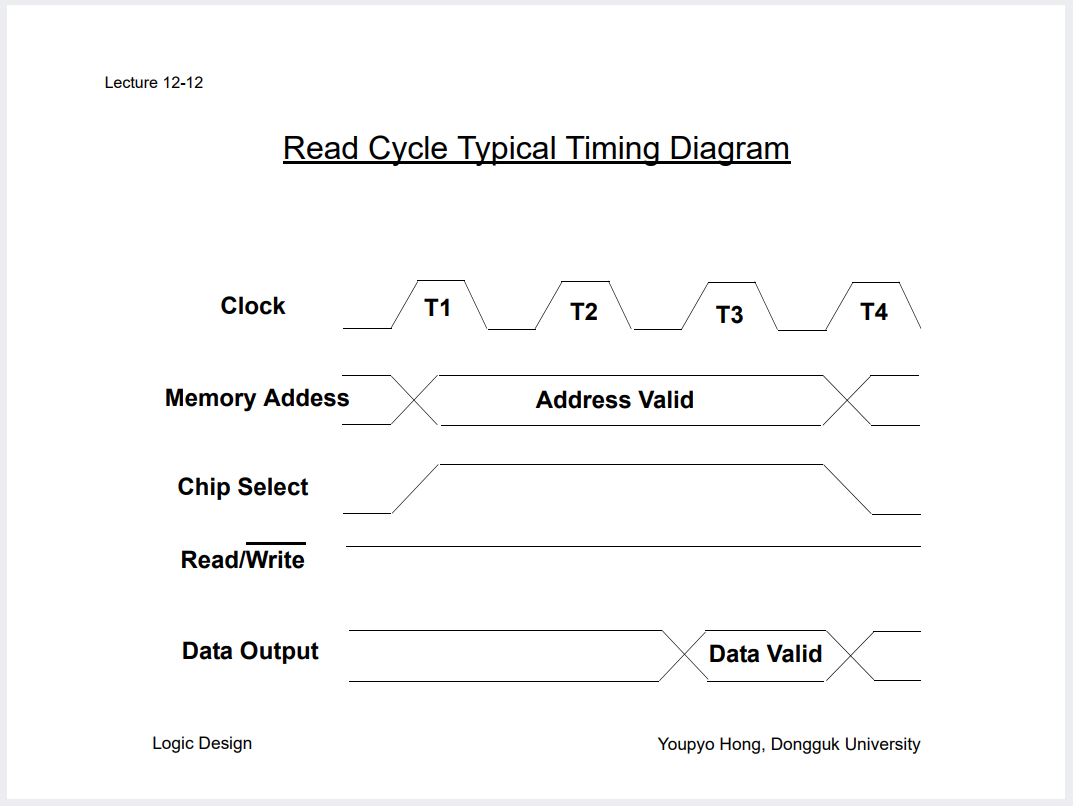

우리는 FlipFlop과 Register만 살펴봤었는데, RAM과 ROM의 특징 그리고 작동 및 제어 방식을 살펴보도록하자.

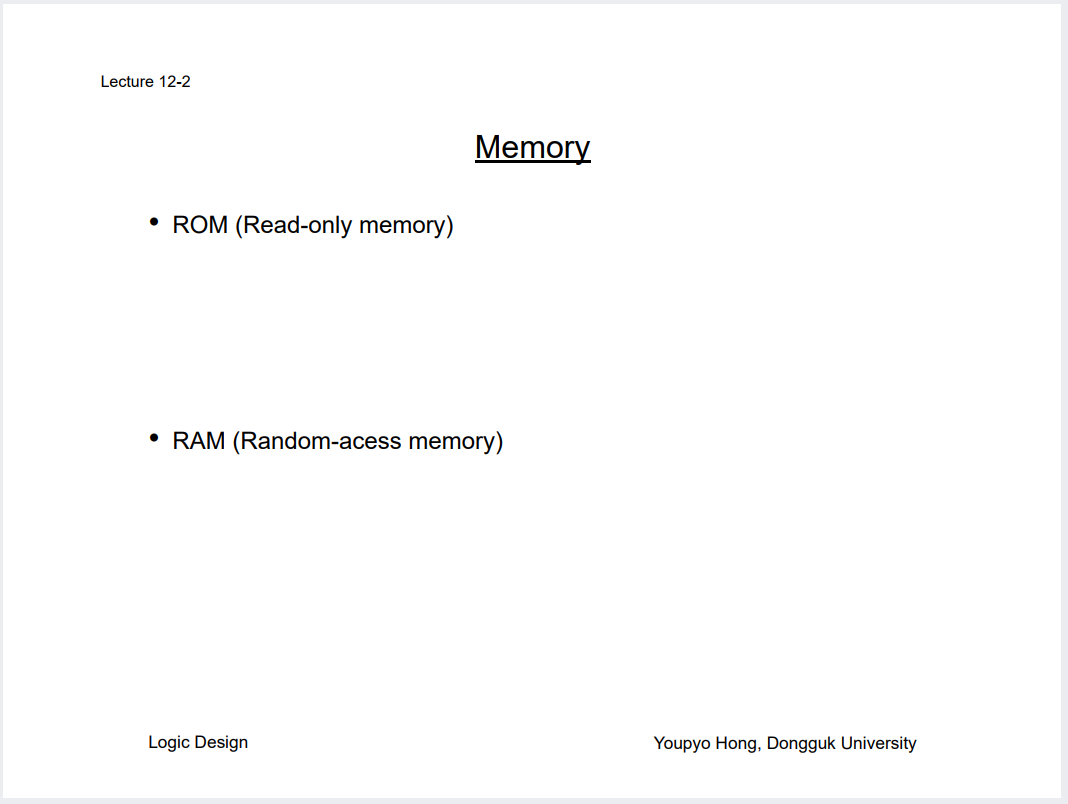

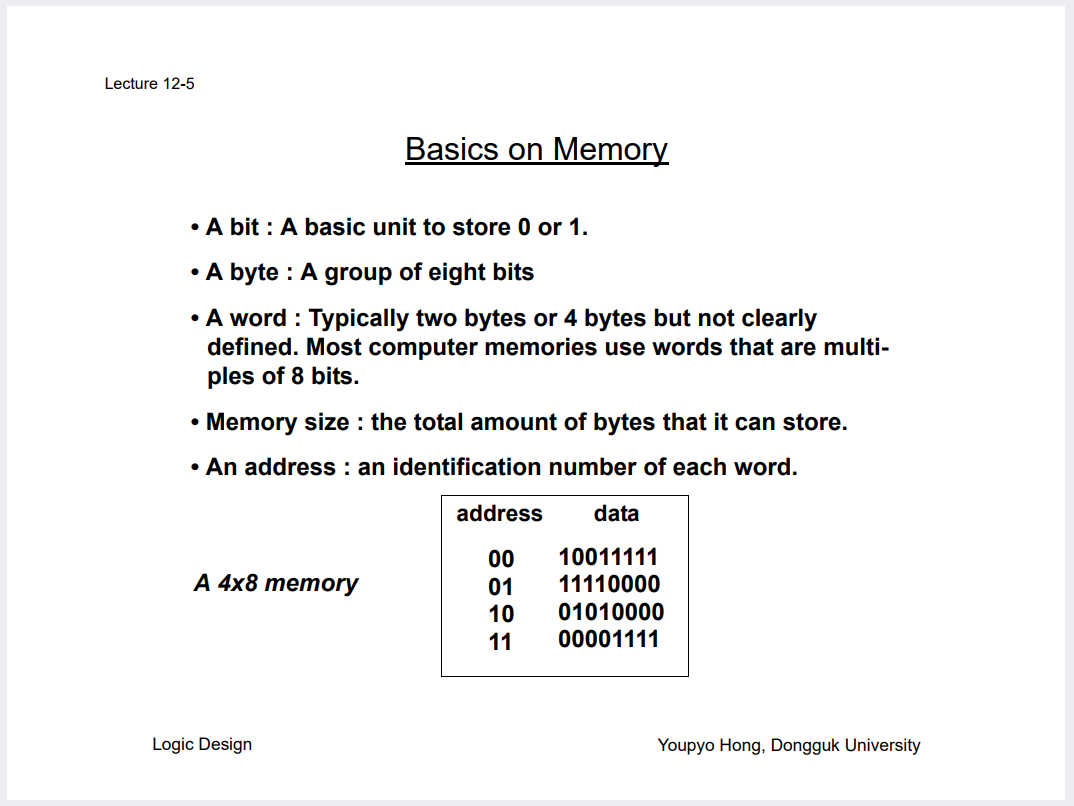

메모리는 주소가 있는 저장공간들이며

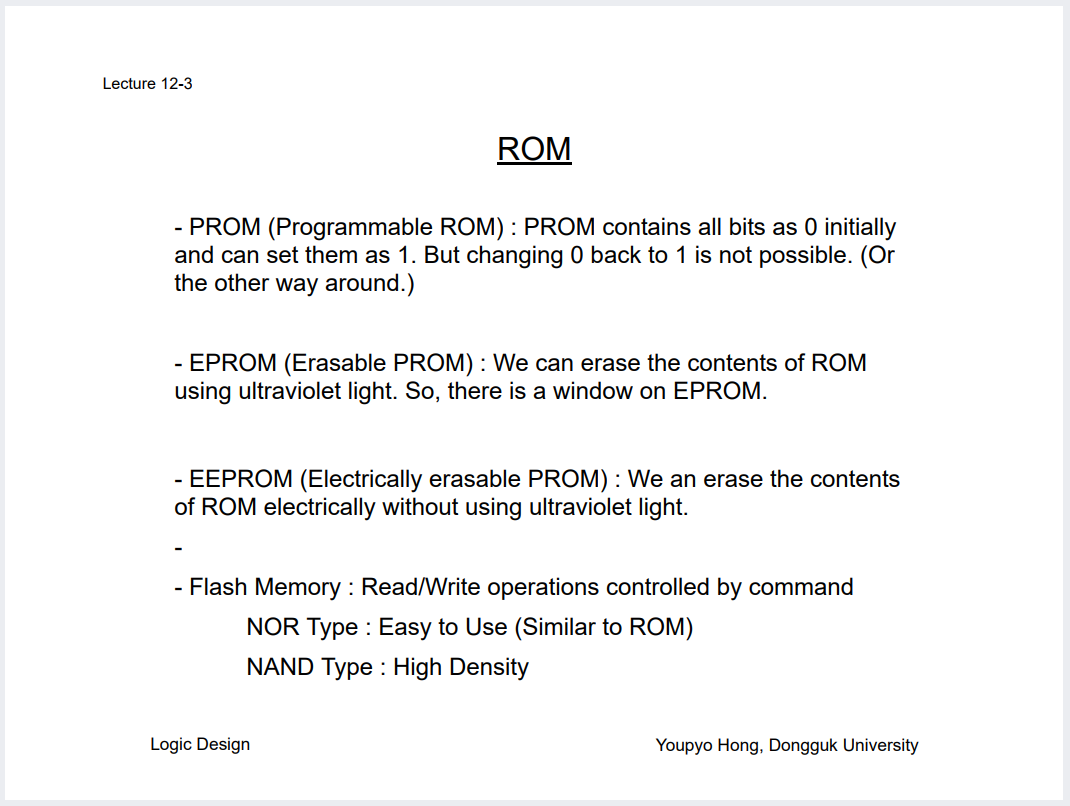

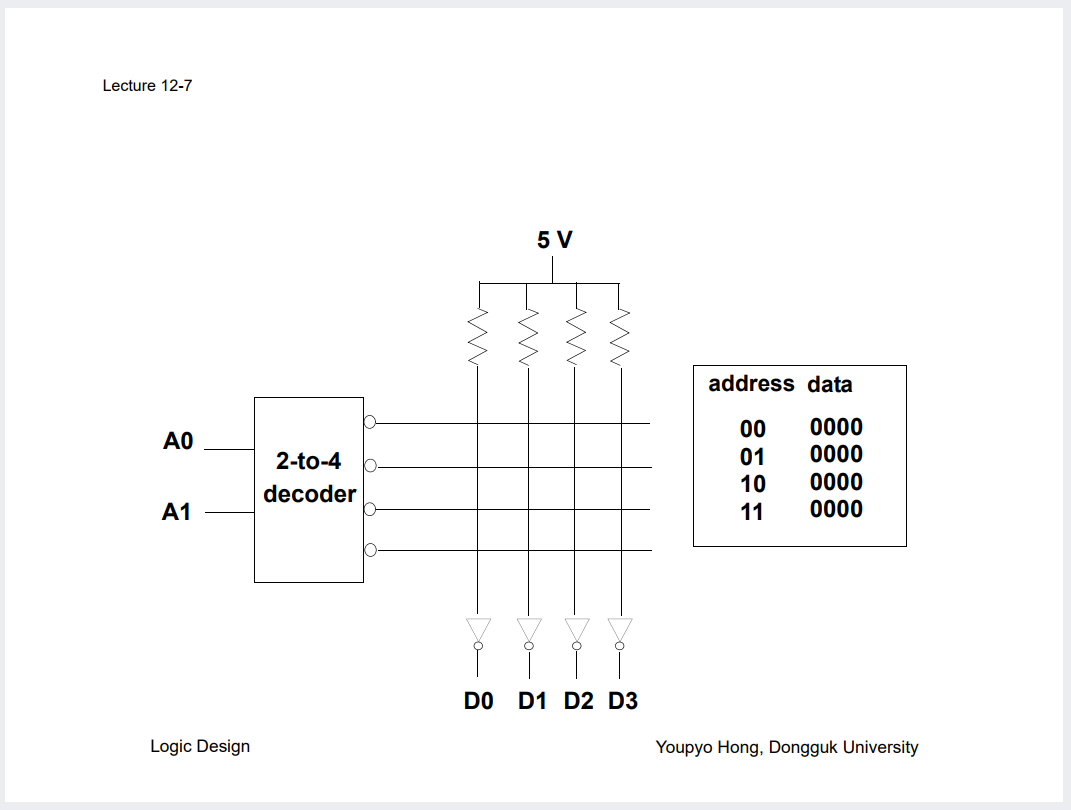

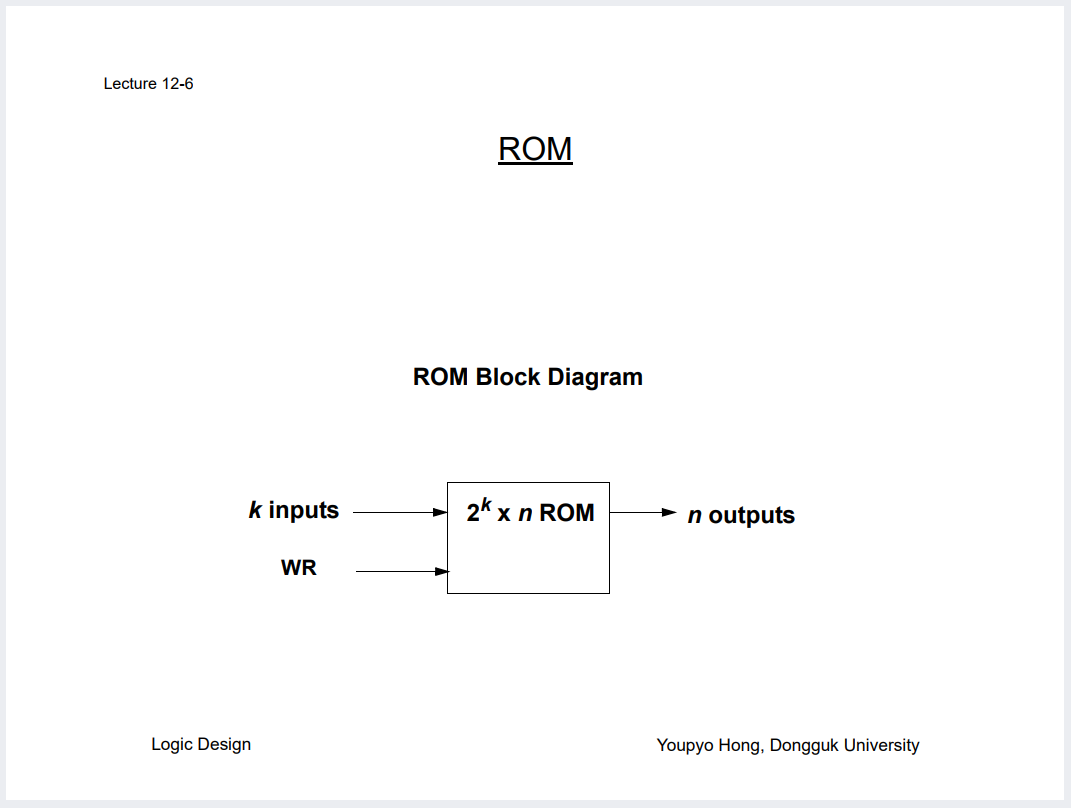

ROM은 단순하게 읽고 쓰는것만 가능하며

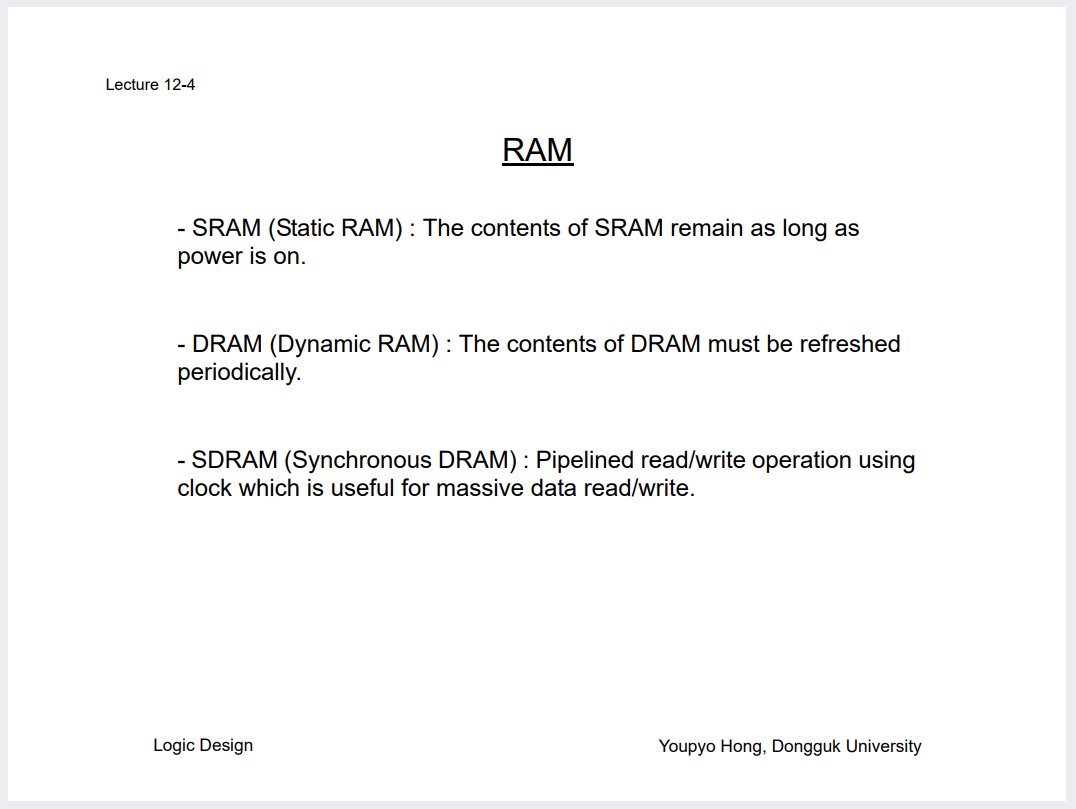

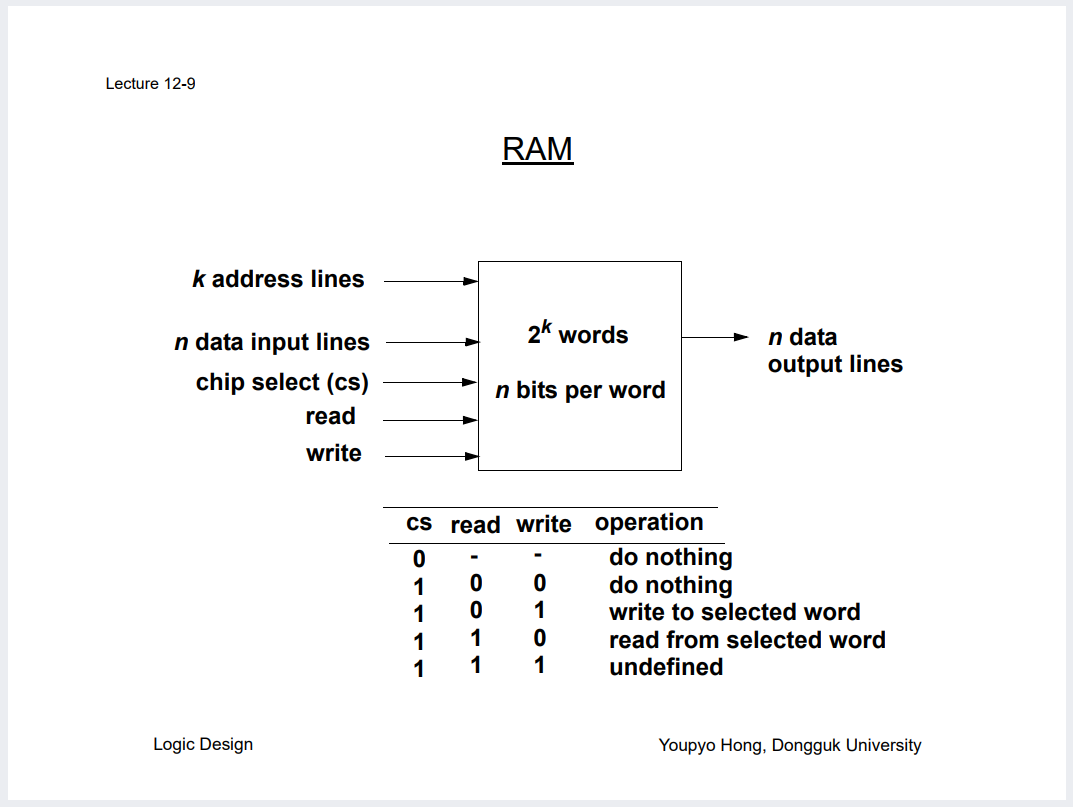

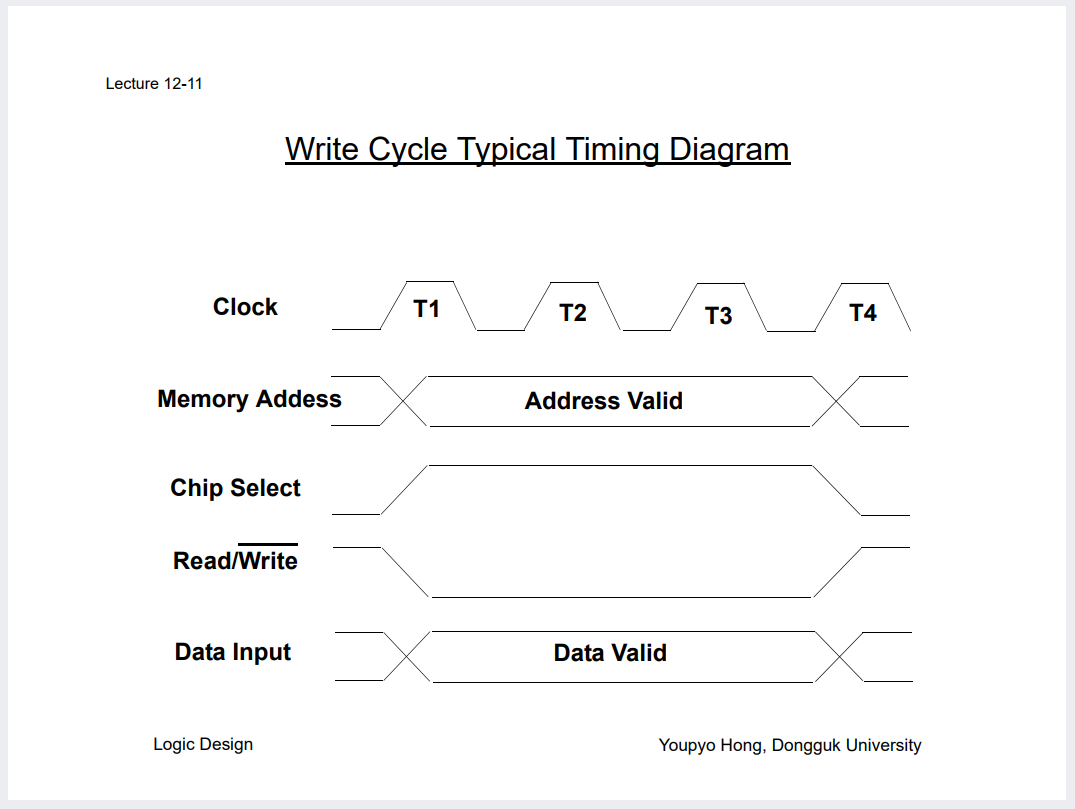

RAM은 조금 더 복잡한 동작이 가능하다. (디테일은 향후 컨트롤러와 함께 보는것으로.)

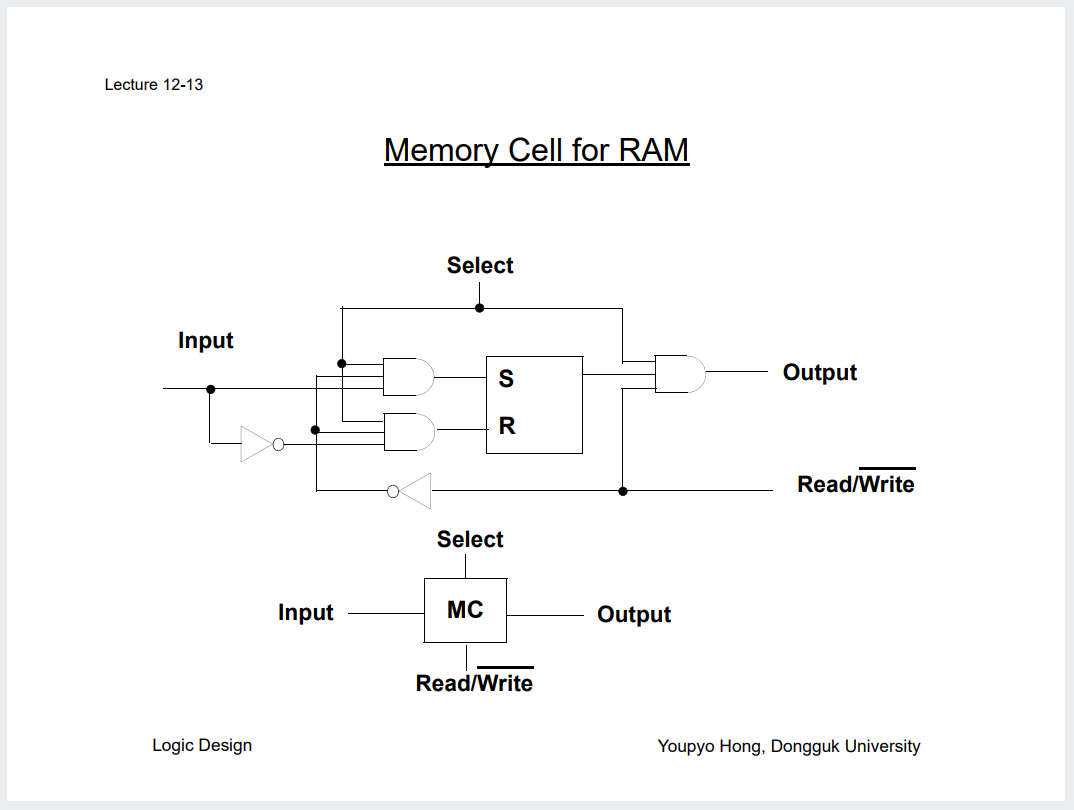

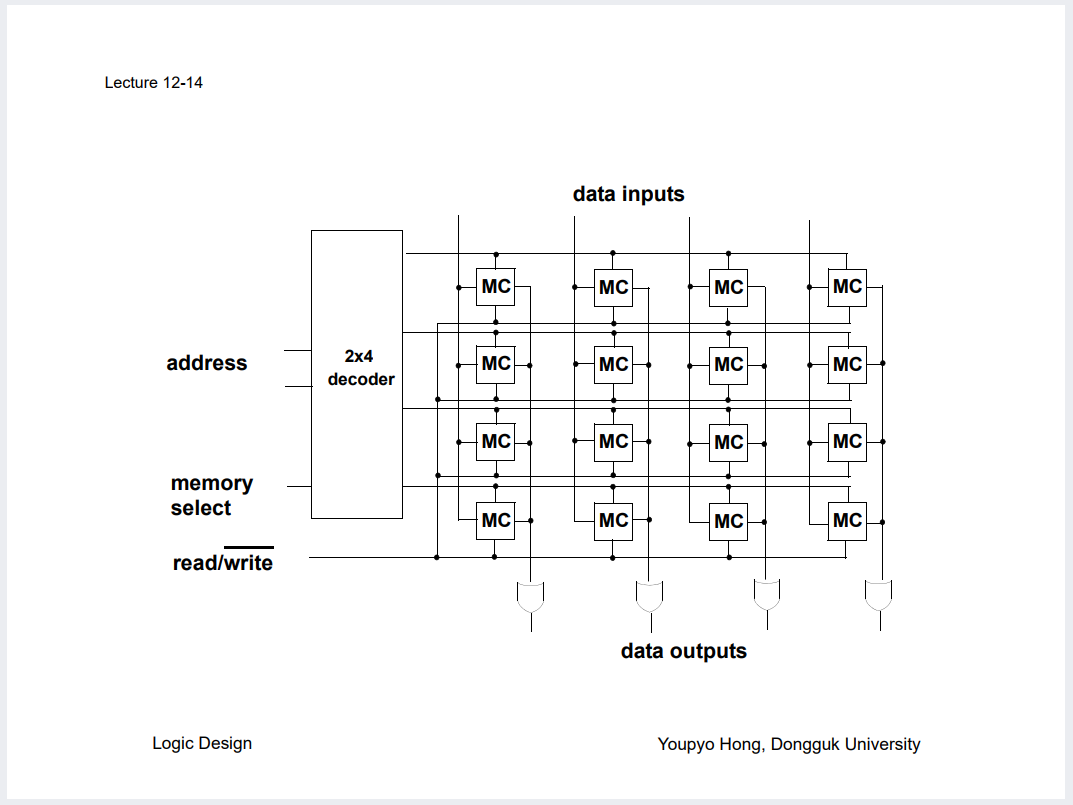

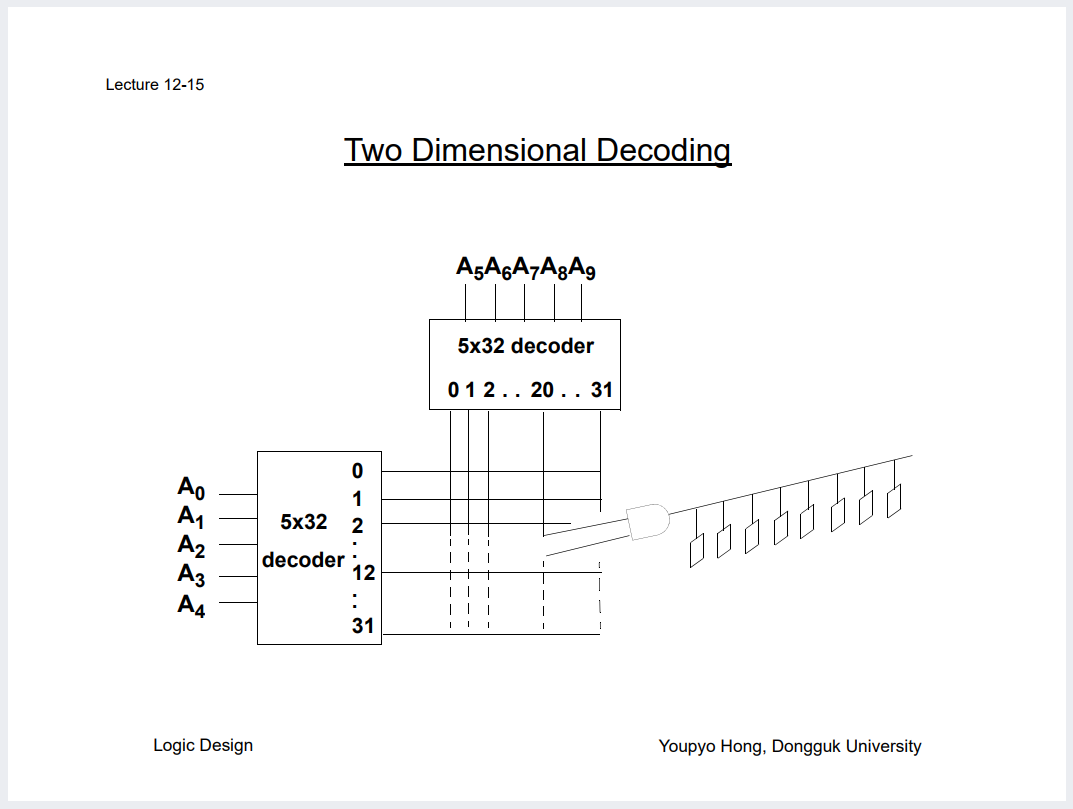

그때 하나하나의 메모리셀의 구성은 다음과 같이 되어있다.
